Produktinformation

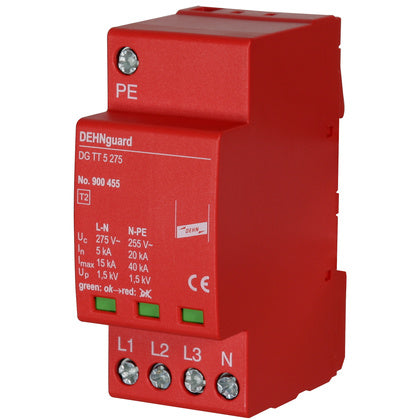

DEHNGuard. Mellanskydd TN-S 275 3+1-skydd Kompakt
DEHNguard kompakt är ett mellanskydd (Typ 2). Med endast 36 mm bredd så passar den även i trånga utrymmen. För installationer på inkommande ledningar i anläggningar utan yttre åskskydd och som kompletterande skydd i undercentraler och apparatskåp mm. 4-poligt skydd för TN-S (3+1-konfiguration). Optisk indikering med grön/röd indikeringsflagga.
Tillverkare
Dehn
Tillv.art.nr
900455
EAN
4013364157996
Serie
DEHNguard
Kategori
Typ 2 mellanskydd
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2026-01-19
Informationsplikt enligt REACH
Nej
Serie
DEHNguard
UNSPSC
39121600
Lista
52
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
DG TT 5 275
Överspänningsskydd för elanläggningar
Kapslingsklass (IP)
IP20
Testklass typ 2
Ja
Signalering vid enheten
Optisk
Max. ledararea flexibel (fintrådig)
6
mm²
Max. ledararea styv (solid, strängad)
10
mm²
Konstruktionsstorlek
2 modulavstånd
Monteringsmetod
DIN-skena 35 mm
Kortslutningskapacitet (Isccr)
6
kA
Max. överströmsskyddsanordning, seriekoppling (säkring)
63
A
Max. överströmsskyddsanordning, parallellkoppling (säkring)
63
A
Spänningsskyddsnivå N-PE
1.5
kV
Spänningsskyddsnivå L-N
1.5
kV
Spänningsskyddsnivå
1.5
kV
Max. kontinuerlig spänning AC
275
V
Märkspänning AC
230
V
Max. urladdningsström (8/20)
40
kA
Nominell urladdningsstötström (8/20)
20
kA
Antal ledare (utan jordning)
4
Systemkonfiguration TT
Ja
Systemkonfiguration TN-S
Ja
Systemkonfiguration TN-C-S
Ja
Systemkonfiguration TN
Ja
