Produktinformation

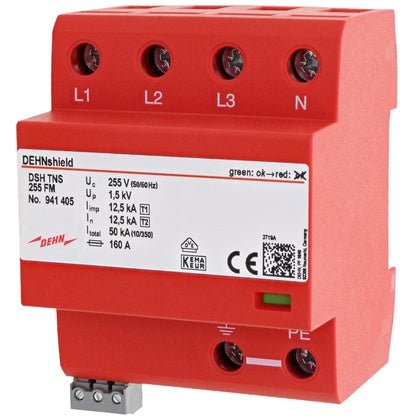

DEHNShield. Grov- och mellanskydd TN-S FM=larmkontakt
DEHNshield är ett grov-mellanskydd (Typ 1+2). För installationer på inkommande ledningar i anläggningar med yttre åskskydd i åskskyddsklasserna 3-4 (LPL III-V). 4-poligt skydd för TN-S. Optisk indikering med grön/röd indikeringsflagga, samt växlande larmkontakt med omkopplingskapacitet AC 250 V / 0.5 A. Med en unik RAC-gnistgapsteknik som kan liknas vid vågbrytarfunktion får man en mycket snabb respons och minimal restenergi jämfört med traditionell varistorteknik.
Tillverkare
Dehn
Tillv.art.nr
941405
EAN
4013364275331
Serie
DEHNshield
Kategori
Kombiskydd Typ 1+2 grov/mellanskydd
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Bly
REACH-datum
2026-01-19
Informationsplikt enligt REACH
Ja
Serie
DEHNshield
UNSPSC
39121600
Lista
52
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
DSH TNS 255 FM
Kombiavledare för kraftsystem
Kapslingsklass (IP)
IP20
Spänningsomkopplingsteknik för gnistgap
Ja
Energikoordinerad skyddseffekt för terminalutrustning
Ja
Signalering vid enheten
Optisk
Fjärrsignalering
Ja
Max. ledararea flexibel (fintrådig)
25
mm²
Max. ledararea styv (solid, strängad)
35
mm²
Konstruktionsstorlek
4 modulavstånd
Monteringsmetod
DIN-skena 35 mm
Max. överströmsskyddsanordning, seriekoppling (säkring)
160
A
Max. överströmsskyddsanordning, parallellkoppling (säkring)
160
A
Specifik energi (W/R)
39.06
kJ/ohm
Sekvensström släckeffekt
25
kA
Spänningsskyddsnivå N-PE
1.5
kV
Spänningsskyddsnivå L-PE
1.5
kV
Spänningsskyddsnivå L-N
1.5
kV
Spänningsskyddsnivå
1.5
kV
Märkspänning AC
230
V
Max. kontinuerlig spänning AC
255
V
Impulsstötström (10/350)
12.5
kA
Systemkonfiguration TT
Ja
Systemkonfiguration TN-S
Ja
Systemkonfiguration TN-C-S
Ja
Systemkonfiguration TN
Ja
