Produktinformation

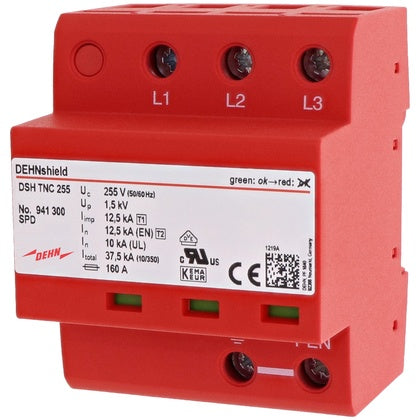

DEHNShield. Grov- och mellanskydd TN-C
DEHNshield är ett grov-mellanskydd (Typ 1+2). För installationer på inkommande ledningar i anläggningar med yttre åskskydd i åskskyddsklasserna 3-4 (LPL III-V). 3-poligt skydd för TN-C. Optisk indikering med grön/röd indikeringsflagga. Med en unik RAC-gnistgapsteknik som kan liknas vid vågbrytarfunktion får man en mycket snabb respons och minimal restenergi jämfört med traditionell varistorteknik.
Tillverkare
Dehn
Tillv.art.nr
941300
EAN
4013364133556
Serie
DEHNshield
Kategori
Kombiskydd Typ 1+2 grov/mellanskydd
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2026-01-19
Informationsplikt enligt REACH
Nej
Serie
DEHNshield
UNSPSC
39121600
Lista
52
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
DSH TNC 255
Kombiavledare för kraftsystem
Kapslingsklass (IP)
IP20
Spänningsomkopplingsteknik för gnistgap
Ja
Energikoordinerad skyddseffekt för terminalutrustning
Ja
Testklass
Typ 1+2
Signalering vid enheten
Optisk
Max. ledararea flexibel (fintrådig)
25
mm²
Max. ledararea styv (solid, strängad)
35
mm²
Konstruktionsstorlek
4 modulavstånd
Monteringsmetod
DIN-skena 35 mm
Max. överströmsskyddsanordning, seriekoppling (säkring)
160
A
Max. överströmsskyddsanordning, parallellkoppling (säkring)
160
A
Specifik energi (W/R)
39.06
kJ/ohm
Sekvensström släckeffekt
25
kA
Spänningsskyddsnivå N-PE
1.5
kV
Spänningsskyddsnivå L-PE
1.5
kV
Spänningsskyddsnivå L-N
1.5
kV
Spänningsskyddsnivå
1.5
kV
Märkspänning AC
230
V
Max. kontinuerlig spänning AC
255
V
Impulsstötström (10/350)
37.5
kA
Systemkonfiguration TN-C-S
Ja
Systemkonfiguration TN-C
Ja
Systemkonfiguration TN
Ja
