Produktinformation

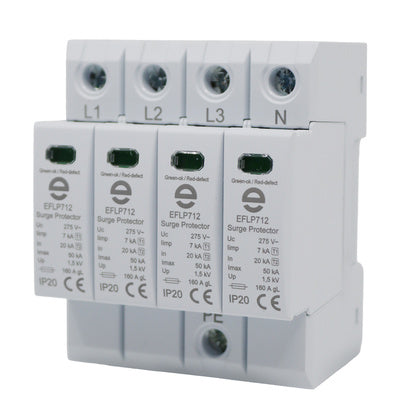

Överspänningsskydd 4P Grov/mellanskydd, T1+T2, 7/50/20kA med signal kontakt. 4 moduler
Överspänningsskydd av modell T1+T2, dvs. Grov- och mellanskydd för TN-S system. Konstruerat med teknik för att klara höga energinivåer och låga restspänningsnivåer. Utbytbara patroner. Med 1 vxl. signalkontakt
Tillverkare
Eldon Installation
Tillv.art.nr
EFLP712S4
EAN
7333189025087
Serie
Överspänningsskydd 4P Grov/mellanskydd, T1+T2, 7/50/20kA med signal kontakt. 4 moduler
Kategori
Kombiskydd Typ 1+2 grov/mellanskydd
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
Informationsplikt enligt REACH
Nej
UNSPSC
39121600
Lista
52
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
EFLP712S4
Överspänningsskydd för elanläggningar
Kapslingsklass (IP)
IP20
Testklass typ 2
Ja
Signalering vid enheten
Optisk
Med fjärrkontakt
Ja
Max. ledararea flexibel (fintrådig)
25
mm²
Max. ledararea styv (solid, strängad)
35
mm²
Konstruktionsstorlek
4 modulavstånd
Monteringsmetod
DIN-skena 35 mm
Läckströmsfri
Ja
Inbyggd reservsäkring
Nej
Integrerat kortslutningsskydd selektivt för säkring av gG
160
A
Integrerat kortslutningsskydd
Nej
Kortslutningskapacitet (Isccr)
25
kA
Max. överströmsskyddsanordning, seriekoppling (säkring)
160
A
Max. överströmsskyddsanordning, parallellkoppling (säkring)
160
A
Spänningsskyddsnivå N-PE
1.5
kV
Spänningsskyddsnivå L-N
1.5
kV
Spänningsskyddsnivå
1.5
kV
Max. PV-spänning
0
V
Max. kontinuerlig spänning DC
0
V
Max. kontinuerlig spänning AC
275
V
Märkspänning DC
0
V
Märkspänning AC
230
V
Max. urladdningsström (8/20)
50
kA
Nominell urladdningsstötström (8/20)
20
kA
Antal ledare (utan jordning)
4
Systemkonfiguration övriga
Nej
Systemkonfiguration TT
Nej
Systemkonfiguration TN-S
Ja
Systemkonfiguration TN-C-S
Nej
Systemkonfiguration TN-C
Nej
Systemkonfiguration TN
Ja
Systemkonfiguration IT
Nej
Systemkonfiguration DC
Nej
