Produktinformation

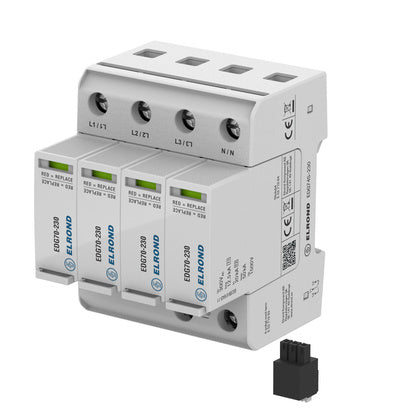

Grov-/mellanskydd 4pol Typ 1,2, med larm
Jackbart överspänningsskydd för inkommande matning, DIN-skenmonterbart. Med växlande larmkontakt. Optimerad för hög blixtströmskapacitet (12,5kA 10/350µs). Uppfyller klass III-IV i åskledarstandarden SS-EN 62305.
Tillverkare
Elrond
Tillv.art.nr
EDG74S-230
Serie
Grov-/mellanskydd 4pol Typ 1,2, med larm
Kategori
Kombiskydd Typ 1+2 grov/mellanskydd
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2026-04-29
Informationsplikt enligt REACH
Nej
UNSPSC
39121600
Lista
52
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
EDG74S-230
Åskskydd för elförsörjningssystem
Kapslingsklass (IP)
IP20
Testklass typ 1
Ja
Signalering vid enheten
Optisk
Utblåsning
Nej
Med fjärrkontakt
Ja
Max. ledararea flexibel (fintrådig)
25
mm²
Max. ledararea styv (solid, strängad)
35
mm²
Konstruktionsstorlek
4 modulavstånd
Monteringsmetod
DIN-skena 35 mm
Spänningsskyddsnivå
1.5
kV
Märkspänning AC
230
V
Max. kontinuerlig spänning AC
275
V
Nominell urladdningsstötström (8/20)
20
kA
Impulsstötström (10/350)
12.5
kA
Antal ledare (utan jordning)
4
Systemkonfiguration TT
Ja
Systemkonfiguration TN-S
Ja
Systemkonfiguration TN-C-S
Ja
Systemkonfiguration TN-C
Ja
Systemkonfiguration TN
Ja
