Produktinformation

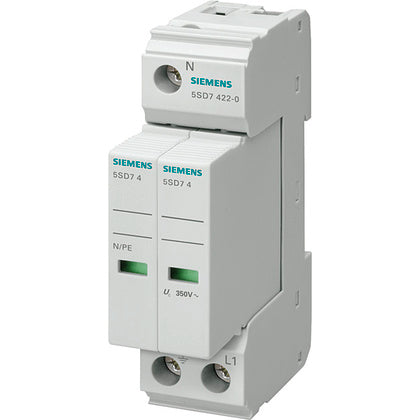

Överspänningsavledare typ 2 kravkategori C, 350VUC med insticksdel 2-p olig, 1+1 krets för TN-S och TT system smal form
Överspänningsavledare typ 2 kravkategori C, 350VUC med insticksdel 2-p olig, 1+1 krets för TN-S och TT system smal form
Tillverkare
Siemens
Tillv.art.nr
5SD7422-0
EAN
4001869340296
Serie
SENTRON
Kategori
Typ 2 mellanskydd
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-03-14
Informationsplikt enligt REACH
Nej
Serie
SENTRON
UNSPSC
39121610
Lista
52
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
5SD7422-0
Överspänningsskydd för elanläggningar
Kapslingsklass (IP)
IP20
Testklass typ 2
Ja
Signalering vid enheten
Ingen
Med fjärrkontakt
Nej
Max. ledararea flexibel (fintrådig)
16
mm²
Max. ledararea styv (solid, strängad)
25
mm²
Konstruktionsstorlek
Övrigt
Monteringsmetod
DIN-skena 35 mm
Inbyggd reservsäkring
Nej
Kortslutningskapacitet (Isccr)
25
kA
Max. överströmsskyddsanordning, seriekoppling (säkring)
63
A
Max. överströmsskyddsanordning, parallellkoppling (säkring)
315
A
Spänningsskyddsnivå N-PE
1.5
kV
Spänningsskyddsnivå L-N
1.4
kV
Max. PV-spänning
-99999
V
Max. kontinuerlig spänning DC
-99999
V
Max. kontinuerlig spänning AC
350
V
Märkspänning DC
-99999
V
Märkspänning AC
230
V
Max. urladdningsström (8/20)
40
kA
Nominell urladdningsstötström (8/20)
40
kA
Antal ledare (utan jordning)
1
Systemkonfiguration övriga
Nej
Systemkonfiguration TT
Nej
Systemkonfiguration TN-S
Nej
Systemkonfiguration TN-C-S
Nej
Systemkonfiguration TN-C
Nej
Systemkonfiguration TN
Nej
Systemkonfiguration IT
Nej
Systemkonfiguration DC
Nej
