Produktinformation

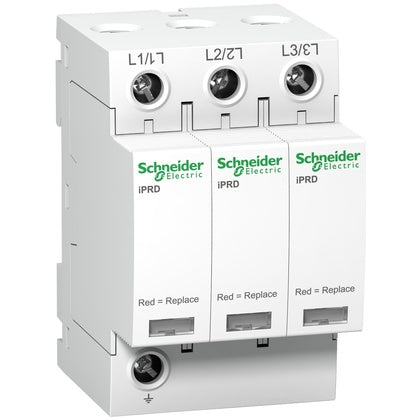

Överspänningsskydd, Acti9 iPRD 40, 3 P, typ 2, 3 moduler
Skydd av typ 2 klass är avsedda att skydda mot överspänningar från indirekta nedslag som har en lägre energinivå, används i de fall där risk inte finns för direkta nedslag. I mindre installationer placeras skyddet i inkommande centralen, i större installationer placeras de i undercentraler eller fördelningscentraler nära utrustningen som ska skyddas. Skydden är av plug-in-typ och finns i 1P- till 4P-utförande med avledningskapoacitet från 65, 40, 20 kA, med eller utan signalkontakt.
Tillverkare
Schneider Electric
Tillv.art.nr
A9L40300
EAN
3606480506390
Serie
Överspänningsskydd, Acti9 iPRD 40, 3 P, typ 2, 3 moduler
Kategori
Typ 2 mellanskydd
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
2-(2H-Bensotriazol-2-yl)-4-(1,1,3,3-tetrametylbutyl)fenol
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
UNSPSC
39121634
Lista
52
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
A9L40300
Överspänningsskydd för elanläggningar
Kapslingsklass (IP)
IP20
Testklass typ 2
Ja
Signalering vid enheten
Optisk
Med fjärrkontakt
Nej
Max. ledararea flexibel (fintrådig)
35
mm²
Max. ledararea styv (solid, strängad)
35
mm²
Konstruktionsstorlek
3 modulavstånd
Monteringsmetod
DIN-skena 35 mm
Läckströmsfri
Nej
Inbyggd reservsäkring
Nej
Integrerat kortslutningsskydd
Nej
Kortslutningskapacitet (Isccr)
50
kA
Max. överströmsskyddsanordning, seriekoppling (säkring)
80
A
Max. överströmsskyddsanordning, parallellkoppling (säkring)
63
A
Spänningsskyddsnivå
1.5
kV
Max. kontinuerlig spänning AC
350
V
Märkspänning AC
350
V
Max. urladdningsström (8/20)
40
kA
Nominell urladdningsstötström (8/20)
15
kA
Antal ledare (utan jordning)
3
Systemkonfiguration övriga
Nej
Systemkonfiguration TT
Nej
Systemkonfiguration TN-S
Nej
Systemkonfiguration TN-C-S
Nej
Systemkonfiguration TN-C
Ja
Systemkonfiguration TN
Nej
Systemkonfiguration IT
Nej
Systemkonfiguration DC
Nej
