Produktinformation

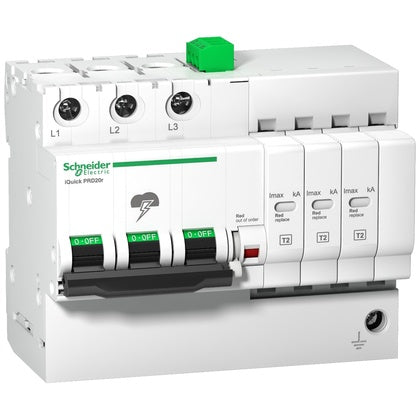

Överspänningsskydd, Acti9 iQuick PRD 20r, 3 P, med frånskiljare, typ 2, signalkontakt för förbrukat skydd, 6,5 moduler
Överspänningsskydd med integrerad frånskiljare typ 2 för indirekta nedslag. Avsedda för nätspänning 230/400 V AC, restspänning max 1,4 kV, mod.bredd 6,5
Tillverkare
Schneider Electric
Tillv.art.nr
A9L16296
EAN
3606480387081
Serie
Överspänningsskydd, Acti9 iQuick PRD 20r, 3 P, med frånskiljare, typ 2, signalkontakt för förbrukat skydd, 6,5 moduler
Kategori
Typ 2 mellanskydd
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
4.3408 kgCO2e/st
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Byggvarubedömningen
Miljöbedömd Byggvarubedömning Accepteras
UNSPSC
39121634
Lista
52
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
A9L16296
Överspänningsskydd för elanläggningar
Kapslingsklass (IP)
IP20
Testklass typ 2
Ja
Signalering vid enheten
Optisk
Med fjärrkontakt
Ja
Max. ledararea flexibel (fintrådig)
25
mm²
Max. ledararea styv (solid, strängad)
25
mm²
Konstruktionsstorlek
Övrigt
Monteringsmetod
DIN-skena 35 mm
Läckströmsfri
Nej
Inbyggd reservsäkring
Nej
Integrerat kortslutningsskydd
Ja
Kortslutningskapacitet (Isccr)
25
kA
Spänningsskyddsnivå L-N
1.5
kV
Spänningsskyddsnivå
1.5
kV
Max. kontinuerlig spänning AC
350
V
Märkspänning AC
400
V
Max. urladdningsström (8/20)
20
kA
Nominell urladdningsstötström (8/20)
5
kA
Antal ledare (utan jordning)
3
Systemkonfiguration övriga
Nej
Systemkonfiguration TT
Nej
Systemkonfiguration TN-S
Nej
Systemkonfiguration TN-C-S
Nej
Systemkonfiguration TN-C
Ja
Systemkonfiguration TN
Ja
Systemkonfiguration IT
Nej
Systemkonfiguration DC
Nej
