Splitter-S7 v.1.1 MBus för 8st MBusuttag

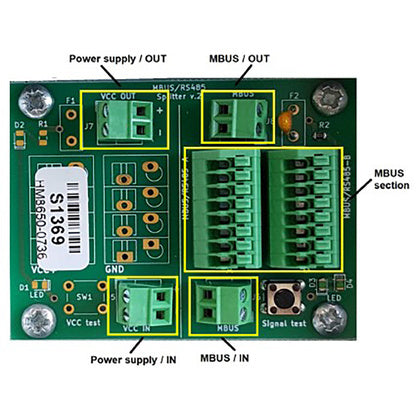

Splitter-S7 v.1.1 MBus för 8st M-Busuttag, den är en smart kopplingsbox för ett MBUS-nät utan strömförbrukning. Funktionsbeskrivning: Den inkommande och utgående stamledningen för datasignaler ansluts till respektive MBUS IN/UT och
förgrenas till 8 MBUS UT kontakter för anslutning av diverse mätardon (MD) som pulsomvandlare, kall-och varmvattenmätare och temperatursensorer med MBUS interface. (OBS! ansluts på plint A vänster och plint B höger) Den sammanlagda lasten får inte överskrida 50 M-Buslaster. LED tändes vid nedtryckningen TEST knappar för att indikera att det förekommer (röd LED) eller inte (grön LED) en kortslutning i signalnät. Hölje – IP klass IP55 Arbets-/lagringstemp. -20...+70 Anslutningar 24.18AWG/0.2-1.0 mm2 Kommunikationskanal M-BUS Dimensioner B95, D130, H58mm Vid kortslutning på en plint så kortsluter det alla 8 plintar, ibland fortsätter M-Bus signalen till utgående terminal ostörd. En värmesäkring löser ut och återgår när kortslutningen åtgärdats. För att underlätta installationen har kopplingsboxen utrustats för vidarekoppling av t.ex. 5V strömledning för t.ex. sändtagare, Ström IN och Ström UT.
