Produktinformation

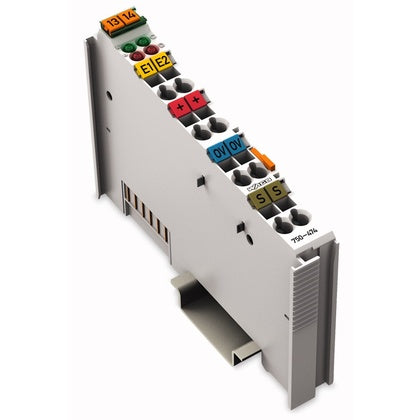

2-kanals analog ingång 4 - 20 mA Single-ended 16 bitar Analog In 2k
Den analoga ingångsmodulen kraftsätter omvandlarna, mottar sända analoga signaler, och med elektrisk isolering, sänder signalerna till fältbussen. 24 V-matningen för fältet kommer från modulens signalmatningskontakter. Skärmningen är direktansluten till DIN-skenan. Vid ca. 25 mA växlar överbelastningsskyddet mätingången till en hög resistans. Under normala driftsförhållanden kommer den automatiskt växla tillbaka. Denna ingångsmodul kan leverera spänning för 2-trådsomvandlare.
Tillverkare
Wago
Tillv.art.nr
750-474
EAN
4045454393281
Serie
2-kanals analog ingång 4 - 20 mA Single-ended 16 bitar Analog In 2k
Kategori
Tillbehör
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 3
Boroxid, Diboron trioxide
SVCH Substance 2
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
SVCH Substance 1
Bly
REACH-datum
2026-02-17
Informationsplikt enligt REACH
Ja
UNSPSC
43201500
Lista
45
Förlängd ansvarstid enligt ALEM-09
N
Leverantörens typbeteckning
750-474
Fältbuss, decentraliserad, perifer – analog I/O-modul
Djup
69.8
mm
Höjd
100
mm
Bredd
12
mm
Certifierad för UL riskområdesgrupp G (Icke-ledande damm)
Nej
Certifierad för UL riskområdesgrupp F (Kolhaltigt damm)
Nej
Certifierad för UL riskområdesgrupp (Metalldamm)
Nej
Certifierad för UL riskområdesgrupp B (Propan)
Ja
Certifierad för UL riskområdesgrupp C (Etylen)
Ja
Certifierad för UL riskområdesgrupp B (Väte)
Ja
Certifierad för UL riskområdesgrupp A (Acetylen)
Ja
Certifierad för UL riskområdesdivision 2
Nej
Certifierad för UL riskområdesdivision 1
Ja
Certifierad för UL riskområdesklass III
Nej
Certifierad för UL riskområdesklass II
Nej
Certifierad för UL riskområdesklass I
Ja
Explosionssäkerhetskategori för damm
ATEX-damm-ex-skydd, kat. 3
Explosionssäkerhetskategori för gas
ATEX-gas-ex-skydd, kat. 3
Tillhörande driftagent (Ex ib)
Nej
Tillhörande driftagent (Ex ia)
Nej
Prestanda (EN ISO 13849-1)
Ingen
SIL (IEC 61508)
Ingen
Lämplig för säkerhetsfunktioner
Nej
Rackmontage möjligt
Nej
Panelinbyggnad möjlig
Nej
Vägg-/Direktmontage möjligt
Nej
Lämplig för montage på skena
Ja
Fältbussanslutning via separat busskoppling möjlig
Ja
Typ av elanslutning
Fjäderklämanslutning
Kapslingsklass (IP)
IP20
Systemtillbehör
Ja
IO link master
Nej
Mobil kommunikationsstandard 3G (UMTS)
Nej
Mobil kommunikationsstandard 2G (GSM)
Nej
Mobil kommunikationsstandard GPRS
Nej
Radiostandard WLAN 802.11
Nej
Radiostandard Bluetooth
Nej
Stödjer protokoll för andra bussystem
Nej
Stödjer protokoll SafetyBUS p
Nej
Stödjer protokoll PROFIsafe
Nej
Stödjer protokoll INTERBUS Safety
Nej
Stödjer protokoll DeviceNet Safety
Nej
Stödjer protokoll AS-Interface Safety at Work
Nej
Stödjer protokoll EtherNet/IP
Nej
Stödjer protokoll Foundation Fieldbus
Nej
Stödjer protokoll SERCOS
Nej
Stödjer protokoll PROFINET CBA
Nej
Stödjer protokoll PROFINET IO
Nej
Stödjer protokoll LON
Nej
Stödjer protokoll SUCONET
Nej
Stödjer protokoll DeviceNet
Nej
Stödjer protokoll Data-Highway
Nej
Stödjer protokoll Modbus
Nej
Stödjer protokoll KNX
Nej
Stödjer protokoll ASI
Nej
Stödjer protokoll INTERBUS
Nej
Stödjer protokoll CAN
Nej
Stödjer protokoll PROFIBUS
Nej
Stödjer protokoll TCP/IP
Nej
Stödjer protokoll EtherCAT
Nej
Antal hårdvarugränssnitt övrigt
0
Antal hårdvarugränssnitt USB
0
Antal hårdvarugränssnitt trådlösa
0
Antal hårdvarugränssnitt parallellt
0
Antal hårdvarugränssnitt seriellt TTY
0
Antal hårdvarugränssnitt RS485
0
Antal hårdvarugränssnitt RS-422
0
Antal hårdvarugränssnitt RS-232
0
Antal hårdvarugränssnitt PROFINET
0
Antal hårdvarugränssnitt industri-Ethernet
0
Konfigurerbara analoga utgångar
Nej
Konfigurerbara analoga ingångar
Nej
Antal utgångar analoga
0
Antal ingångar analoga
2
Utgångssignal kan konfigureras
Nej
Utgång spänning
Nej
Utgång ström
Nej
Analogingångarnas upplösning
15
Bit
Ingångssignal kan konfigureras
Nej
Ingång termoelement
Nej
Ingång resistanstermometer
Nej
Ingång resistor
Nej
Ingång spänning
Nej
Ingång ström
Ja
Effektförbrukning
1
W
Typ av matningsspänning
DC
Matningsspänning DC
24
V
