Produktinformation

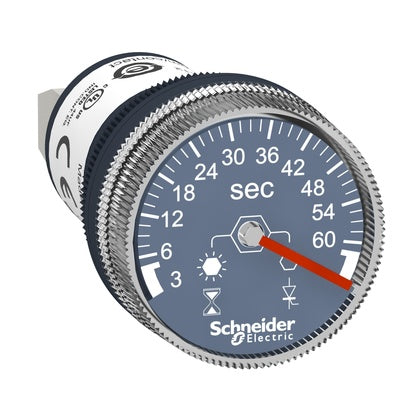

Timer, Harmony XB5, för Ø22 mm hål, 3-60 sek tidsområde, 230V AC
Tidrelä panelmontage diameter 22mm tillslagsfördröjning Typ A transistorutgång Tidområde 3-60s 100-240VACDC
Tillverkare
Schneider Electric
Tillv.art.nr
XB5DTGM3
EAN
3606481205513
Serie
Harmony
Kategori
Tidreläer/ tidmoduler
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
REACH-datum
2023-12-31
Informationsplikt enligt REACH
Ja
Serie
Harmony
UNSPSC
39121523
Lista
40
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
XB5DTGM3
Tidrelä
Djup
29
mm
Höjd
62
mm
Bredd
29
mm
Kapslingsklass (IP)
IP65
Max. startström
10
A
Märkström
0.4
A
Typ av spänning (driftspänning)
AC/DC
Driftspänning DC
93.5 till 253
V
Driftspänning AC 60 Hz
93.5 till 253
V
Driftspänning AC 50 Hz
93.5 till 253
V
Material kontaktyta
Övrigt
Material kontakt
Övrigt
Material kontaktinsats
Övrigt
Med halvledarutgång
Ja
Utgångar, reversibla fördröjda/ofördröjda
Nej
Antal utgångar, fördröjda, växlande (CO)
0
Antal utgångar, fördröjda, slutande (NO - normalt öppna)
0
Antal utgångar, fördröjda, öppnande (NC - normalt stängda)
0
Antal utgångar, ofördröjda, växlande (CO)
0
Antal utgångar, ofördröjda, slutande (NO - normalt öppna)
0
Antal utgångar, ofördröjda, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
110 till 230
V
Märkspänning matning vid AC 60 Hz
110 till 230
V
Märkspänning matning vid AC 50 Hz
110 till 230
V
Lämplig enbart för fjärrstyrning
Nej
Fjärrstyrning möjlig
Nej
Tidsområde
3 till 60
s
Klockfunktion, startar med puls, variabel
Nej
Klockfunktion, startar med paus, variabel
Nej
Funktion blinkning, startar med puls, fast tid
Nej
Funktion blinkning, startar med paus, fast tid
Ja
Funktion pulsformning
Nej
Funktion stjärn-triangel
Nej
Funktion flytande kontakt vid avmagnetisering
Nej
Funktion flytande kontakt vid magnetisering
Nej
Funktion fördröjning avmagnetisering
Ja
Funktion fördröjning magnetisering
Ja
Påbyggbara kontaktblock
Nej
Lämplig för frontmontering
Ja
Lämplig för montage på DIN-skena
Nej
Kompletta med uttag
Nej
Manövreringssätt
Analog med enkelfunktion
Typ av elanslutning
Skruvanslutning
