Produktinformation

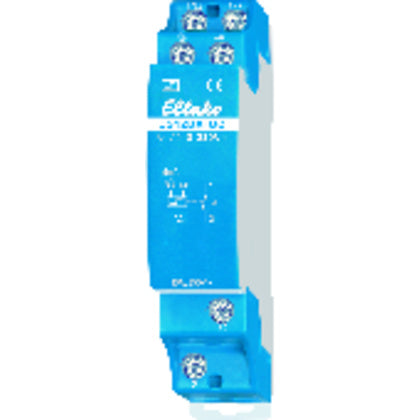

Elektroniskt impulsrelä ES12DX-UC
Glödlampslast upp till 2000 W. Ingen effektförbrukning i standby-läge.Modulär enhet för skenmontering enligt DIN-EN 60715 TH35. 1 modul = bredd 18mm, djup 58mm.
Med patenterad Eltako-Duplex-teknologin (DX) kan NO-kontakterna vid brytning av 230 V växelspänning 50 Hz ändå brytas i nollgenomgångsläge så att slitage minskas avsevärt. Detta uppnås genom att man kopplar in N-ledaren till terminalen (N) och L till 1(L). Förbrukningen i standby blir därmed bara 0,1W.
Om kontakten används för styrning av brytare som på sin sida inte bryter i nollgenomgångsläge bör (N) inte kopplas in eftersom den extra slutningsfördröjning som uppstår leder till motsatsen.
Alternativt universell manöverspänning 8 till 230 V AC/DC på styringångarna: +A1/A2.
Alternativt 230 V med glimlampsström upp till 5 mA på styringången (L)/-A2(N).
Vid användning av båda styringångarna måste potentialen vara den samma. Mycket låg ljudnivå.Ingen konstant manöverspänning nödvändig, därför ingen effektförbrukning. Modern hybridteknik som kombinerar de bästa fördelarna från slitagefri elektronisk styrning och högpresterande specialreläer. Tack vare användning av bistabil reläfunktion undviker man eventuella problem med spolförlusteffekter och värmeutveckling även om reläet är i drift. Reläkontakten kan vara bruten eller sluten vid driftsättning, reläet synkroniseras efter första manövern.
