Produktinformation

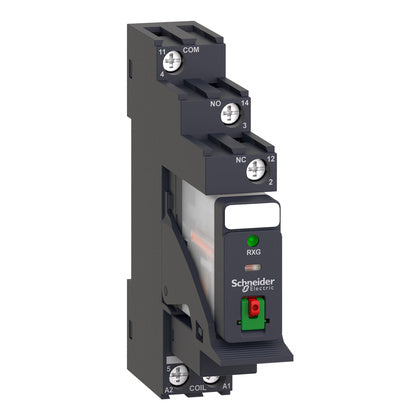

Harmony RXG komplett plug-in relä med testknapp och LED i sockel med varistor, 1 C/O på 10A och 230VAC försörjning.
Harmony RXG är en serie av plug-in reläer som med en bredd på 16 mm som är kompatibla med övriga märken i branschen. Reläerna finns med antingen 1 C/O på 10A eller 2 C/O kontakter på 5A och kan väljas med eller utan testknapp och inbyggd lysdiod. Det finns möjlighet att sätta in en skyddsmodul (diod, varistor eller RC-länk) direkt i reläsockeln om det behövs. Socklarna RGZE1SxxM och RGZExxP har separata anslutningar för matnings och kontaktsatser som gör det enkelt och överskådligt att felsöka reläerna. RXG12P7PV är ett komplett plug-in relä monterat i RGZE1S35M reläsockeln med en hållare som säkerställer att reläet hålls fast i sockeln, även under vibrerande förhållanden. En varistor är monterad i sockeln för skydd mot oönskade transienter, speciellt när spolar är bortkopplade. Varistorn har även en inbyggd LED som indikerar när det finns ström på reläet. RXG12P7PV har 1 C/O AgSn-kontakt på 10A och inbyggd testknapp och LED. Testknappen kan tillfälligt påverkas genom att trycka på den röda knappen och tvångsanslutas genom att fälla upp den gröna delen. Precis ovanför testknappen finns en mekanisk indikator där en orange märkering visar om reläet är draget. Dessutom kommer en grön lysdiod att indikera på framsidan att det finns strömförsörjning till reläet. Dessutom finns en inbyggd märkningsplatta som reläet kan märkas på. Reläet har en livslängd på 100 000 kopplingar (beroende på belastningsnivå och typ). Matningen till RXG12P7PV är 230 VAC och egenförbrukningen på reläet är 0,82 VA. Minsta inkopplingsström på strömbrytarsatsen är 10mA. Ytterligare märkning av sockeln kan göras med RSZL300 markeringsplåtar som enkelt trycks ner på själva sockeln. Det är möjligt att koppla spolspänningen på upp till 8 reläer med slingskenan RGZS08 som finns som tillbehör till socklarna. RXG-serien har UL- och CSA-godkännande för användning i USA och Kanada. Dessutom har serien DNV/GL-certifikat för användning i marina applikationer.
