Produktinformation

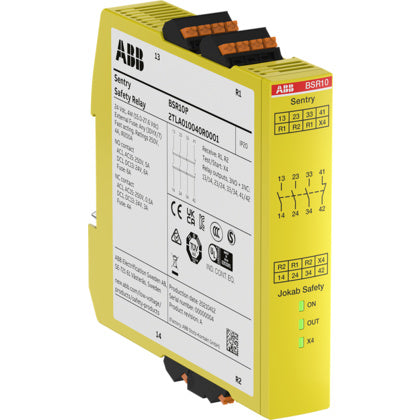

BSR10P är ett säkerhets / expansionsrelä med reläutgångar, 3 NO + 1 NC, 24VDC och push-in anslutning
BSR10P är ett säkerhets / expansionsrelä med reläutgångar, 3 NO + 1 NC, och 24 VDC matningsspänning och push-in anslutning. BSR10P är används för att ansluta säkerhetsanordningar, såsom nödstopp, direkt i kretsen förmatningsspänningen för reläet. BSR10P är också lämplig som expansionsrelä för ett säkerhetsrelä / säkerhets-PLC, i syfte att öka antalet säkra utgångar.
Tillverkare
ABB
Tillv.art.nr
2TLA010040R0001
EAN
7350024483888
Serie
BSR10P är ett säkerhets / expansionsrelä med reläutgångar, 3 NO + 1 NC, 24VDC och push-in anslutning
Kategori
Säkerhetsrelä
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121500
Lista
38
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
Sentry BSR10P
Övervakningsenhet för säkerhetskretsar
Med godkännande för TÜV
Ja
Djup
120
mm
Höjd
120
mm
Bredd
22.5
mm
Godkänd enligt UL
Ja
Med BG BIA-godkännande
Nej
SIL (IEC 61508)
3
Prestanda (EN ISO 13849-1)
Level e
Stoppkategori (IEC 60204)
0
Typ av säkerhet enl. IEC 61496-1
Ingen
Nominell omkopplingsström
5
A
Driftspänning DC
24
V
Typ av spänning (driftspänning)
DC
Antal utgångar, signalfunktion, med fördröjning, halvledare
0
Antal utgångar, signalfunktion, utan fördröjning, halvledare
0
Antal utgångar, signalfunktion, med fördröjning, med kontakt
0
Antal utgångar, signalfunktion, utan fördröjning, med kontakt
0
Antal utgångar, säkra, med fördröjning, halvledare
0
Antal utgångar, säkra, utan fördröjning, halvledare
0
Antal utgångar, säkra, med fördröjning, med kontakt
0
Antal utgångar, säkra, utan fördröjning, med kontakt
4
Manöverspänning 2
24
V
Typ av manöverspänning 2
DC
Manöverspänning 1
24
V
Typ av manöverspänning 1
DC
Frånslagsfördröjning
20
s
Med återkopplingskrets
Ja
Med muting-funktion
Nej
Med startkontakt
Ja
Effektförbrukning
2
W
Utvärdering av ingångar
En- och tvåkanalig
Lämplig för övervakning av närhetsbrytare
Ja
Lämplig för övervakning av magnetbrytare
Ja
Lämplig för övervakning av taktilsensorer
Nej
Lämplig för övervakning av optoelektroniska skyddskretsar
Nej
Lämplig för övervakning av ventiler
Ja
Lämplig för övervakning av nödstoppskretsar
Ja
Lämplig för övervakning av lägeskopplare
Ja
Matningsspänning DC
24
V
Typ av matningsspänning
DC
Typ av elanslutning
Plug-in anslutning
Med avtagbara klämmor
Ja
Lämplig för montage på skena
Ja
Modell/Utförande
Expansionsenhet
