Produktinformation

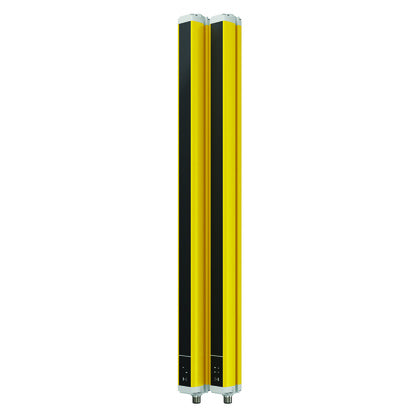

Orion1-4-14-150-B Sändare-mottagare 14mm upplösning 1500mm lång
Orion1 Base är en lättanvänd ljusridå med kompakta mått och två upplösningar för detektering av fingrar och händer.
Ljusridåer används vanligtvis nära riskzonen när upprepad åtkomst till maskinen är nödvändig, t.ex. med manuellt manövrerade maskiner.
Ljusridåer kan också användas till att begränsa arbetszoner inom riskområdet och kan monteras horisontellt för områdesskydd. Orion1 Base kan anslutas mot både säkerhets-plc och säkerhetsrelä med sin OSSD utgång.
Tillverkare
ABB
Tillv.art.nr
2TLA022300R0900
EAN
7350024481365
Serie
Orion1-4-14-150-B Sändare-mottagare 14mm upplösning 1500mm lång
Kategori
Ljusridåer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
46171620
Lista
38
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
Orion1-4-14-150-B
Ljusridå
Kapslingsklass (IP)
IP65
Lämplig för säkerhetsfunktioner
Ja
Med omstartspärr
Ja
Våglängd för sensorn
950
nm
Med övervakningsfunktion för inkopplade apparater
Ja
Klockstyrning möjlig
Nej
Med strålkodning
Nej
Spänningstyp
DC
Märkspänning matning vid DC
0 till 24
V
Typ av säkerhet enl. IEC 61496-1
4
Säkerhetsfälthöjd
1500
mm
Omkopplingsspänning för OSSD vid tillstånd "hög"
24
V
Säkerhetsfältets överföringsområde
6
m
Reducerad upplösning
Nej
Upplösning för ljusridå
14
mm
Reaktionstid
43
ms
Override möjlig
Nej
Med muting-funktion
Nej
Omgivningstemperatur
0 till 55
°C
Max. utström vid skyddad utgång
500
mA
Leveransomfång för envägssystemet
Sändare och mottagare
Kaskadkoppling möjlig
Nej
Explosionssäkerhetskategori för damm
Ingen
Explosionssäkerhetskategori för gas
Ingen
Detekteringsförmåga för testkroppar
14
mm
Längd sensor
36.9
mm
Höjd sensor
6.4
mm
Bredd sensor
32.3
mm
Driftagent-säkerhetsklass
Skyddsklass 3
Typ av elanslutning
Kontaktdon M12
Typ av utgång omkopplingselement OSSD
PNP
Typ av gränssnitt för säkerhetskommunikation
Övrigt
Fading möjlig
Nej
Antal avsäkrade kontaktutgångar
0
Antal avsäkrade halvledarutgångar
2
Antal kontaktutgångar med signalfunktion
0
Antal halvledarutgångar med signalfunktion
0
