Produktinformation

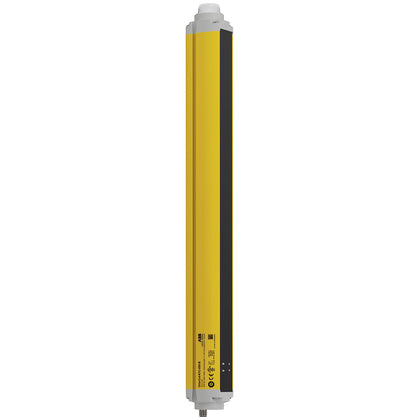

Orion3 Base - sändare/mottagare-enhet - 4 strålig - H = 1200 mm
Orion3 Base 4-strålig ljusbom används när man behöver detektera helkropp, avstånd mellan yttre strålar är 1200mm. Denna enhet är aktiv och innehåller både sändare och mottagare. Den andra är en spegelenhet (beställs separat 3830917) och reflekterar bara signalen och behöver därför inte spänningssättas.
Tillverkare
ABB
Tillv.art.nr
2TLA022306R0300
EAN
7350024481846
Serie
Orion3 Base - sändare/mottagare-enhet - 4 strålig - H = 1200 mm
Kategori
38 - Givare, vakter och övervakningsreläer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121545
Lista
38
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
Orion3-4-K2C-120-B
Ljusridå
Kapslingsklass (IP)
IP65
Lämplig för säkerhetsfunktioner
Ja
Med omstartspärr
Ja
Våglängd för sensorn
950
nm
Med övervakningsfunktion för inkopplade apparater
Ja
Klockstyrning möjlig
Nej
Med strålkodning
Nej
Spänningstyp
DC
Märkspänning matning vid DC
0 till 24
V
Typ av säkerhet enl. IEC 61496-1
4
Säkerhetsfälthöjd
1200
mm
Omkopplingsspänning för OSSD vid tillstånd "hög"
24
V
Säkerhetsfältets överföringsområde
8
m
Reducerad upplösning
Nej
Upplösning för ljusridå
419.8
mm
Reaktionstid
12
ms
Override möjlig
Nej
Med muting-funktion
Nej
Omgivningstemperatur
0 till 55
°C
Max. utström vid skyddad utgång
500
mA
Leveransomfång för envägssystemet
Sändare
Kaskadkoppling möjlig
Nej
Explosionssäkerhetskategori för damm
Ingen
Explosionssäkerhetskategori för gas
Ingen
Detekteringsförmåga för testkroppar
400
mm
Längd sensor
56.9
mm
Höjd sensor
6.4
mm
Bredd sensor
52
mm
Driftagent-säkerhetsklass
Skyddsklass 3
Typ av elanslutning
Kontaktdon M12
Typ av utgång omkopplingselement OSSD
PNP
Typ av gränssnitt för säkerhetskommunikation
Övrigt
Fading möjlig
Nej
Antal avsäkrade kontaktutgångar
0
Antal avsäkrade halvledarutgångar
2
Antal kontaktutgångar med signalfunktion
0
Antal halvledarutgångar med signalfunktion
0
