Produktinformation

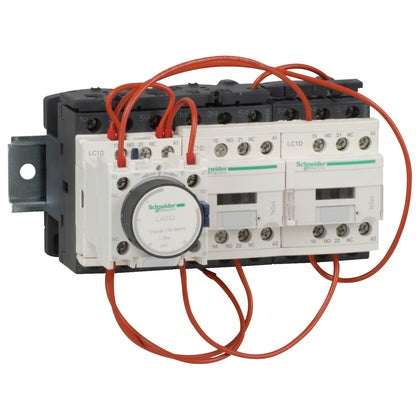

Y/D startare, TeSys D, okapslad, AC3 18,5kW 230VAC
TeSys D förmonterad stjärndeltastartare, för motorstyrningsapplikationer upp till 18,5 kW@400 V i deltaanslutning. Plåtmonterad startmotor, öppen version, bestående av 3 kontaktorer LC1D med 230V 50/60Hz AC-spolar, 1NC inbyggd hjälpkontakt i stjärnskydd, ett tidsfördröjt kontaktblock 1-30 sek. För drifthastigheter upp till 30 starter/timme, maximal starttid 30 sek. Kompakt montering (144 mm bredd), skruvmontage. Utrustad med förkopplade elanslutningar i stjärna-delta och mekanisk låsning, användning av ett termiskt överlastrelä (beställs separat) rekommenderas starkt. Enligt Green Premium (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LC3D18AP7
EAN
3389110546125
Serie
TeSys
Kategori
Okapslad
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Nej
Serie
TeSys
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LC3D18AP7
Kontaktorkombination
Djup
143
mm
Höjd
124
mm
Bredd
144
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP)
IP20
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Skruvanslutning
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Märkuteffekt (NEMA)
7.46
kW
Märkdrifteffekt vid AC-3, 400 V
18.5
kW
Nominell ström Ie vid AC-3, 400 V
18
A
Nominell ström le vid AC-1, 400 V
32
A
Driftspänning AC 60 Hz
440
V
Driftspänning AC 50 Hz
440
V
Typ av spänning (driftspänning)
AC
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC
Märkspänning matning vid AC 60 Hz
230
V
Märkspänning matning vid AC 50 Hz
230
V
Lämplig för montage på skena
Ja
Funktion
Stjärntriangelkontaktor
