Produktinformation

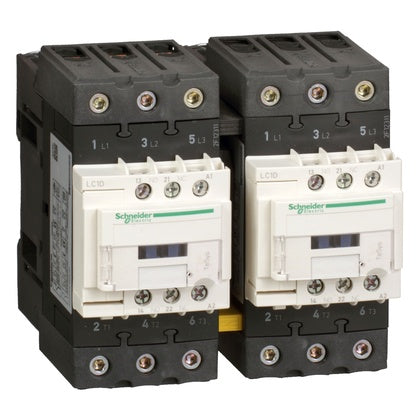

Fram/back kontaktorer 3pol AC3 50A 22kW 230VAC
TeSys D Fram/back kontaktor, 3 poler (3NO), för motorstyrning upp till 50A/590V AC-3 (22kW@400V). Den har 230V 50/60Hz AC-spolar, 2NO+2NC inbyggda hjälpkontakter (NC-spegelkontakter), kraftanslutning EverLink BTR-skruvkontakter,styrkrets skruvanslutning. För driftshastigheter upp till 3600 cykler/timme och miljöer upp till 60 °C ger den hög tillförlitlighet och hållbarhet. Kompakt (119 mm bredd), montering på DIN-skena eller skruvmontage. Förmonterade fram/back kraftanslutningar, mekanisk låsning (utan elektrisk låsning). Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LC2D50AP7
EAN
3389119409605
Serie
TeSys
Kategori
F/B-kopplare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 2
Melamine
SVCH Substance 1
Melamine
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LC2D50AP7
Kontaktorkombination
Djup
120
mm
Höjd
122
mm
Bredd
119
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP)
IP20
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Skruvanslutning
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Märkuteffekt (NEMA)
29.8
kW
Märkdrifteffekt vid AC-3, 400 V
22
kW
Nominell ström Ie vid AC-3, 400 V
50
A
Nominell ström le vid AC-1, 400 V
80
A
Driftspänning AC 60 Hz
440
V
Driftspänning AC 50 Hz
440
V
Typ av spänning (driftspänning)
AC
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC
Märkspänning matning vid AC 60 Hz
230
V
Märkspänning matning vid AC 50 Hz
230
V
Lämplig för montage på skena
Ja
Funktion
Reverseringssäkerhet
