Produktinformation

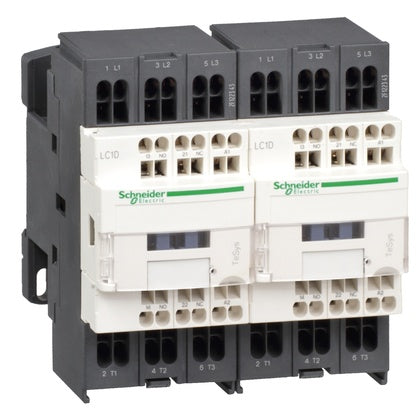

Fram/back kontaktorer 3polig AC3 9A 4kW 24VDC bladfjäderanslutning
TeSys D Fram/back kontaktor, 3 poler (3NO), för motorstyrning upp till 12A/690V AC-3 (5,5kW@400V). Den har 440V 50/60Hz AC-spolar, 2NO+2NC inbyggda hjälpkontakter (NC-spegelcertifierad), anslutning med skruvklämmanvändarterminaler. För driftshastigheter upp till 3600 cykler/timme och miljöer upp till 60 °C ger den hög tillförlitlighet och hållbarhet. Kompakt (90 mm bredd), montering på DIN-skena eller skruvmontage. Förmonterade fram/back kraftanslutningar, mekanisk låsning (utan elektrisk låsning). Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LC2D093BL
EAN
3389110716450
Serie
TeSys
Kategori
F/B-kopplare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
5.6081 kgCO2e/st
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LC2D093BL
Kontaktorkombination
Djup
95
mm
Höjd
99
mm
Bredd
90
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP)
IP20
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Fjäderklämanslutning
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Märkuteffekt (NEMA)
3.73
kW
Märkdrifteffekt vid AC-3, 400 V
4
kW
Nominell ström Ie vid AC-3, 400 V
9
A
Nominell ström le vid AC-1, 400 V
16
A
Driftspänning DC
440
V
Typ av spänning (driftspänning)
DC
Huvudströmkretsens anslutningssätt
Fjäderklämanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
DC
Märkspänning matning vid DC
24
V
Lämplig för montage på skena
Ja
Funktion
Reverseringssäkerhet
