Produktinformation

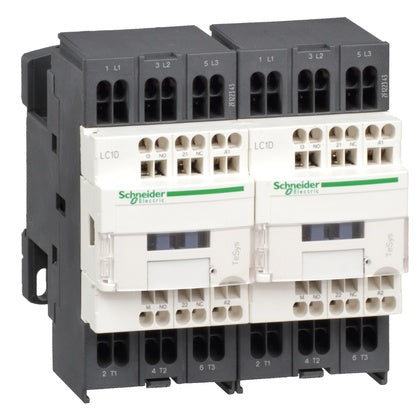

Fram/back kontaktorer 3polig AC3 32A 15kW 24VDC bladfjäderanslutning
TeSys Deca Fram/back kontaktor ett par 3-poliga (3NO), för motorstyrning 32A/690V, AC-3 18.5kW@690V. Förkopplade strömanslutningar, med mekanisk låsning, utan elektrisk låsning. Den har en spole med 24V DC med transientskyddsmodul, 1NO+1NC inbyggda hjälpkontakter (NC-spegelcertifierad), anslutning med fjäderterminaler. För driftshastigheter upp till 3600 cykler/timme och miljöer upp till 60 °C ger den tillförlitlighet och hållbarhet för standardtillämpningar. Mycket kompakt (90 mm bredd), montering på DIN-skena eller skruvmontering. Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EN), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LC2D323BD
EAN
3389110715354
Serie
TeSys
Kategori
F/B-kopplare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
6.1653 kgCO2e/st
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LC2D323BD
Kontaktorkombination
Djup
101
mm
Höjd
99
mm
Bredd
90
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP)
IP20
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Fjäderklämanslutning
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Märkuteffekt (NEMA)
14.9
kW
Märkdrifteffekt vid AC-3, 400 V
15
kW
Nominell ström Ie vid AC-3, 400 V
32
A
Nominell ström le vid AC-1, 400 V
32
A
Driftspänning DC
440
V
Typ av spänning (driftspänning)
DC
Huvudströmkretsens anslutningssätt
Fjäderklämanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
DC
Märkspänning matning vid DC
24
V
Lämplig för montage på skena
Ja
Funktion
Reverseringssäkerhet
