Produktinformation

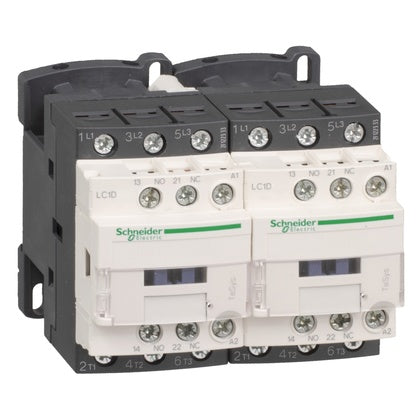

Fram/back kontaktorer 3polig AC3 25A 11kW 24VDC lågeffektspole
TeSys D Fram/back kontaktor, 3 poler (3NO), för motorstyrning upp till 25A/690V AC-3 (11kW@400V). Den har spolar med låg förbrukning på 24V DC med transientundertryckningsmodul, 2NO+2NC inbyggda hjälpkontakter (NC-spegelkontakter), anslutning med skruvklämmanvändarterminaler. För driftshastigheter upp till 3600 cykler/timme och miljöer upp till 60 °C ger den hög tillförlitlighet och hållbarhet. Kompakt (90 mm bredd), montering på DIN-skena eller skruvmontage. Förmonterade fram/back kraftanslutningar, mekanisk låsning (utan elektrisk låsning). Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LC2D25BL
EAN
3389110543193
Serie
TeSys
Kategori
F/B-kopplare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
4.8378 kgCO2e/st
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LC2D25BL
Kontaktorkombination
Djup
101
mm
Höjd
85
mm
Bredd
90
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP)
IP20
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Skruvanslutning
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Märkuteffekt (NEMA)
11.2
kW
Märkdrifteffekt vid AC-3, 400 V
11
kW
Nominell ström Ie vid AC-3, 400 V
25
A
Nominell ström le vid AC-1, 400 V
40
A
Driftspänning DC
440
V
Typ av spänning (driftspänning)
DC
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
DC
Märkspänning matning vid DC
24
V
Lämplig för montage på skena
Ja
Funktion
Reverseringssäkerhet
