Produktinformation

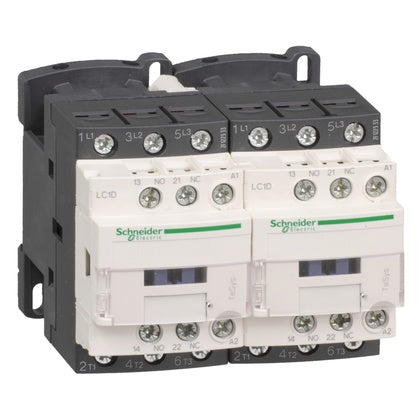

Fram/back kontaktorer 3polig AC3 38A 18,5kW 110VAC
TeSys D Fram/back kontaktor, 3 poler (3NO), för motorstyrning upp till 38A/690V AC-3 (18,5kW@400V). Den har 110V 50/60Hz AC-spolar, 2NO+2NC inbyggda hjälpkontakter (NC-spegelcertifierad), anslutning med skruvklämmanvändarterminaler. För driftshastigheter upp till 3600 cykler/timme och miljöer upp till 60 °C ger den hög tillförlitlighet och hållbarhet. Kompakt (90 mm bredd), montering på DIN-skena eller skruvmontage. Förmonterade fram/back kraftanslutningar, mekanisk låsning (utan elektrisk låsning). Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LC2D38F7
EAN
3389110391787
Serie
TeSys
Kategori
F/B-kopplare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
4.9608 kgCO2e/st
EPD/PEP dokument
EPD
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Nej
Serie
TeSys
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LC2D38F7
Kontaktorkombination
Djup
92
mm
Höjd
85
mm
Bredd
90
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP)
IP20
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Skruvanslutning
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Märkuteffekt (NEMA)
14.9
kW
Märkdrifteffekt vid AC-3, 400 V
18.5
kW
Nominell ström Ie vid AC-3, 400 V
38
A
Nominell ström le vid AC-1, 400 V
50
A
Driftspänning AC 60 Hz
440
V
Driftspänning AC 50 Hz
440
V
Typ av spänning (driftspänning)
AC
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC
Märkspänning matning vid AC 60 Hz
110
V
Märkspänning matning vid AC 50 Hz
110
V
Lämplig för montage på skena
Ja
Funktion
Reverseringssäkerhet
