Produktinformation

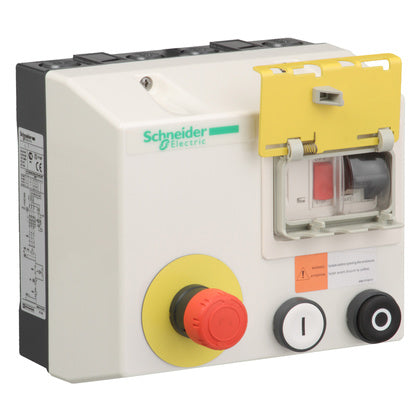

Kapslad startapparat
Kapslad startapparat
Tillverkare
Schneider Electric
Tillv.art.nr
LG7K09V714
EAN
3389118107212
Serie
TeSys
Kategori
Startkopplare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 2
2-(2H-Bensotriazol-2-yl)-4-(1,1,3,3-tetrametylbutyl)fenol
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39121521
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LG7K09V714
Motorstart/motorstartkombination
Djup
177
mm
Höjd
165
mm
Bredd
175
mm
Stödjer protokoll för andra bussystem
Nej
Stödjer protokoll SafetyBUS p
Nej
Stödjer protokoll PROFIsafe
Nej
Stödjer protokoll INTERBUS Safety
Nej
Stödjer protokoll DeviceNet Safety
Nej
Stödjer protokoll AS-Interface Safety at Work
Nej
Stödjer protokoll EtherNet/IP
Nej
Stödjer protokoll Foundation Fieldbus
Nej
Stödjer protokoll SERCOS
Nej
Stödjer protokoll PROFINET CBA
Nej
Stödjer protokoll PROFINET IO
Nej
Stödjer protokoll LON
Nej
Stödjer protokoll SUCONET
Nej
Stödjer protokoll DeviceNet
Nej
Stödjer protokoll Data-Highway
Nej
Stödjer protokoll Modbus
Nej
Stödjer protokoll ASI
Nej
Stödjer protokoll INTERBUS
Nej
Stödjer protokoll CAN
Nej
Stödjer protokoll PROFIBUS
Nej
Stödjer protokoll TCP/IP
Nej
Kapslingsklass (IP)
IP55
Med säkring
Nej
Extern reset möjlig
Nej
Antal indikeringsljus
0
Koordinationsklass (IEC 60947-4-3)
Klass 1
Lämplig för nödstopp
Ja
Antal manöverpositioner
5
Med transformator
Nej
Lämplig för montage på skena
Nej
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Skruvanslutning
Huvudströmkretsens anslutningssätt
Skruvanslutning
Utlösningsklass
Klass 10
Överbelastningsskydd för temperaturkompensator
Ja
Omgivningstemperatur, övre driftgräns
40
°C
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Villkorlig kortslutningsmärkström, typ 1, 480 Y/277 V
10000
A
Inställning för överlastutlösare
6 till 10
A
Märkdriftström vid AC-3, 400 V
9
A
Märkdriftsström Ie
9
A
Märkeffekt, 460 V, 60 Hz, 3-fas
4
kW
Märkdrifteffekt vid AC-3, 400 V
4
kW
Märkdrifteffekt vid AC-3, 230 V, 3-fas
1.5
kW
Spänningstyp för manöver
AC
Märkspänning matning vid AC 60 Hz
400
V
Märkspänning matning vid AC 50 Hz
400
V
Med kortslutningsutlösning
Ja
Typ av motorstartare
Direktstartapparat
