Produktinformation

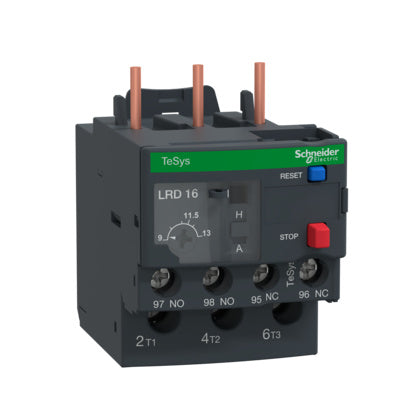

Termiskt överströmsrelä, TeSys LRD, 9-13A klass 10
TeSys LR överströmsreläer , skruv eller bladfjäderanslutning. Termiska överströmsreläer med fasbortfallsskydd. Kompenserade reläer med manuell eller automatisk återställning. Med reläutlösningsindikering. För AC eller DC.
Standarden IEC 947-4-1 specificerar en utlösningstid för 7,2 gånger den inställda strömmen Ir
mellan 2 och 10 sek alternativt Klass 20 mellan 6 och 20 sek
För direkt montering på kontaktor eller oberoende montering
Tillverkare
Schneider Electric
Tillv.art.nr
LRD16
EAN
3389110346824
Serie
TeSys
Kategori
Överströmsrelä
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Nej
Serie
TeSys
UNSPSC
39122330
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LRD16
Termiskt överströmsrelä
Knapp för återställningsfunktion
Ja
Automatisk återställningsfunktion
Ja
Ingång för återställningsfunktion
Nej
Utlösningsklass
KLASS 10 A
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Huvudströmkretsens anslutningssätt
Skruvanslutning
Monteringsmetod
Direktmontering
Max. märkdriftspänning Ue
690
V
Inställbart strömområde
9 till 13
A
