Produktinformation

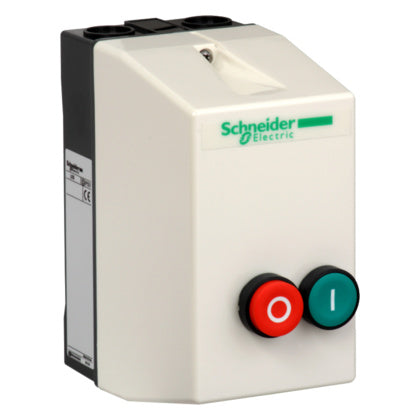

Kapslad direktstart, TeSys LE, 9A 4kW 230 VAC spole med start/stopp knappar
Kapslad kontaktor TeSys D med knappar.Lämpligt motorskydd beställs separat, till exempel överstömsrelä TeSys LRD
Tillverkare
Schneider Electric
Tillv.art.nr
LE1D09P7
EAN
3389110541243
Serie
TeSys
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
SVCH Substance 1
Octamethylcyclotetrasiloxane (D4)
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
SundaHus
Miljöbedömd SundaHus C-
Serie
TeSys
UNSPSC
39121521
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LE1D09P7
Motorstart/motorstartkombination
Djup
128.5
mm
Höjd
166
mm
Bredd
88
mm
Stödjer protokoll för andra bussystem
Nej
Stödjer protokoll SafetyBUS p
Nej
Stödjer protokoll PROFIsafe
Nej
Stödjer protokoll INTERBUS Safety
Nej
Stödjer protokoll DeviceNet Safety
Nej
Stödjer protokoll AS-Interface Safety at Work
Nej
Stödjer protokoll EtherNet/IP
Nej
Stödjer protokoll Foundation Fieldbus
Nej
Stödjer protokoll SERCOS
Nej
Stödjer protokoll PROFINET CBA
Nej
Stödjer protokoll PROFINET IO
Nej
Stödjer protokoll LON
Nej
Stödjer protokoll SUCONET
Nej
Stödjer protokoll DeviceNet
Nej
Stödjer protokoll Data-Highway
Nej
Stödjer protokoll Modbus
Nej
Stödjer protokoll ASI
Nej
Stödjer protokoll INTERBUS
Nej
Stödjer protokoll CAN
Nej
Stödjer protokoll PROFIBUS
Nej
Stödjer protokoll TCP/IP
Nej
Kapslingsklass (IP)
IP65
Med säkring
Nej
Antal indikeringsljus
0
Lämplig för nödstopp
Nej
Antal manöverpositioner
2
Med transformator
Nej
Lämplig för montage på skena
Nej
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Skruvanslutning
Huvudströmkretsens anslutningssätt
Skruvanslutning
Omgivningstemperatur, övre driftgräns
40
°C
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Märkdriftström vid AC-3, 400 V
9
A
Märkdriftsström Ie
9
A
Märkeffekt, 575 V, 60 Hz, 3-fas
5.5
kW
Märkeffekt, 460 V, 60 Hz, 3-fas
4
kW
Märkdrifteffekt vid AC-3, 400 V
4
kW
Märkdrifteffekt vid AC-3, 230 V, 3-fas
2.2
kW
Spänningstyp för manöver
AC
Märkspänning matning vid AC 60 Hz
230
V
Märkspänning matning vid AC 50 Hz
230
V
Med kortslutningsutlösning
Nej
Typ av motorstartare
Direktstartapparat
