Produktinformation

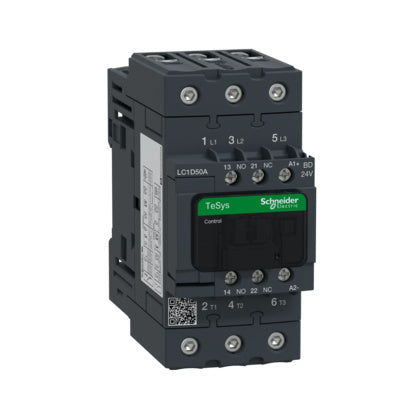

Kontaktor, TeSys D, 3 polig (1 slutande + 1 brytande hjälpkontakt), AC3 50 A, 24VDC spole, EverLink
TeSys D - är en universell marknadsledande serie kontaktorer för strömmar mellan 9 och 150A ( 0,06 kW till 75 kW) klarar kraven för de mest komplexa applikationer samt uppfyllande av internationella standarder.
Samtliga storlekar har 1 slutande och 1 brytande hjälpkontakt som standard.
Tillverkare
Schneider Electric
Tillv.art.nr
LC1D50ABD
EAN
3389119408783
Serie
TeSys
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Nej
Serie
TeSys
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LC1D50ABD
Kontaktor för växelström
Djup
120
mm
Märkdrifteffekt vid AC-3, 400 V
22
kW
Nominell ström Ie vid AC-3, 400 V
50
A
Nominell ström le vid AC-1, 400 V
80
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
DC
Märkspänning matning vid DC
24
V
Höjd
122
mm
Bredd
55
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Märkdriftström på AC-4, 400 V
11
kW
Märkström Ie på AC-4, 400 V
25
A
