Produktinformation

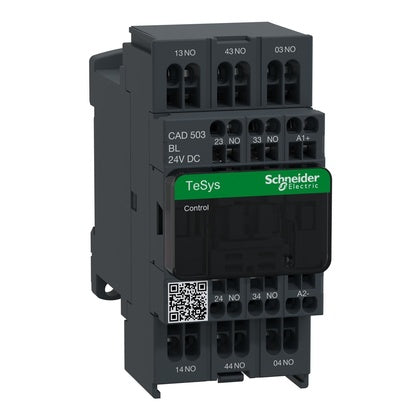

Hjälprelä, TeSys D, 5 slutande kontakter, 24VDC, lågförbrukande spole, bladfjäderanslutning
TeSys D hjälpreläer CA.
Den här serien är vårt industrianpassade reläprogram. Serien använder samma tillbehör som kontaktorerna i serie D. Serie D kontaktorer och hjälpreläer ger en homogen lösning för industriell automatisering. Standard spolspänningar AC och DC samt även lågförbrukande spole för direkt anslutning till PLC-utgångar.
Tillverkare
Schneider Electric
Tillv.art.nr
CAD503BL
EAN
3389110820713
Serie
TeSys
Kategori
Hjälprelä
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
3.1663 kgCO2e/st
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39122331
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
CAD503BL
Hjälpkontaktor, relä
Djup
57
mm
Höjd
58
mm
Bredd
45
mm
Hjälpströmkretsens anslutningssätt
Fjäderklämanslutning
Nominell omkopplingsström
0.005
A
Typ av spänning (driftspänning)
DC
Driftspänning DC
690
V
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, ledande, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, fördröjda, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
5
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Gränssnitt
Nej
Lämplig för manuell drift
Nej
Med LED-indikering
Nej
Monteringsmetod
DIN-skena/skruv
Nominell märkdriftström Ie vid 400V
10
A
Märkdriftström
10
A
Spänningstyp för manöver
DC
Märkspänning matning vid DC
24
V
