Produktinformation

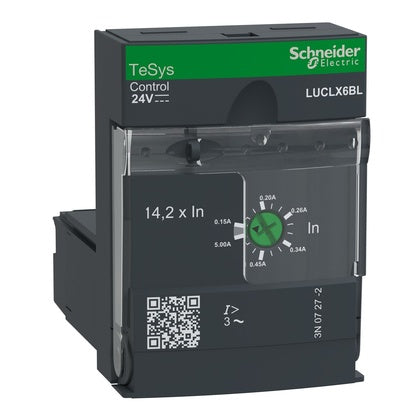

Skyddsmodul, TeSys U, 0.15-0.6A, 3P motor magnetiskt skydd, spole 24V DC
TeSys U magnetisk styrenhet som skall monteras i basenhet LUB12, LUB32, LUB38 för att bilda en TeSys U motorstarter, för trefasmotorapplikationer upp till 0,09 kW@400 V. Den ger kortslutningsskydd för motorer med en nominell ström In 0,15-0,6 A (In justerbar med ratt), överströmsskydd på 14,2 x In. Används när en kraftbas är ansluten till en motordrift eller en mjukstartare som ger överbelastningsskydd. Ska användas med en 24V DC-spänning för styrning av startmotorn (genom styrterminalerna A1/A2 som finns i basenheten). Certifierad när den används tillsammans med en LUB-strömställare (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LUCLX6BL
EAN
3389119408110
Serie
TeSys
Kategori
Överströmsrelä
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
1.2881 kgCO2e/st
SVCH Substance 4
Phenol, 2,2'-methylenebis[6-(1,1-dimethylethyl)-4-methyl-
SVCH Substance 3
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
SVCH Substance 2
Boroxid, Diboron trioxide
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
43201542
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LUCLX6BL
Skyddsmodul för effektbrytare
Djup
60
mm
Höjd
66
mm
Bredd
45
mm
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Typ av spänning (driftspänning)
AC
Typ av matningsspänning
DC
Extern strömförsörjning nödvändig
Ja
Med jordfelskyddsfunktion
Nej
Typ av kortslutningsutlösning
Ej fördröjd
Märkström kontinuerlig Iu
0.6
A
Antal poler
3
Typ av motorskydd
Övrigt
