Produktinformation

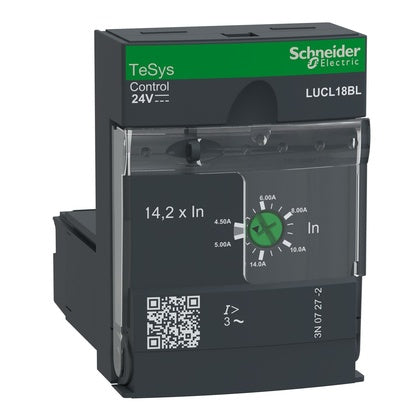

Skyddsmodul, TeSys U, 4.5-18A, 3P motor magnetiskt skydd, spole 24V DC
TeSys U magnetisk styrenhet som skall monteras i basenhet LUB32, LUB38 för att bilda en TeSys U startstyrenhet, för 3-fas motortillämpningar upp till 7,5 kW@400 V. Den ger kortslutningsskydd för motorer med en märkström In 4,5-18A (In justerbar med ratt), överströmsskydd vid 14,2 x In. Används när en strömbas är ansluten till en motordrivning eller en mjukstartare som ger överbelastningsskydd. Ska användas med en 24V DC-spänning för styrning av startmotorn (genom styrterminalerna A1/A2 som finns i basenheten). Certifierad när den används tillsammans med en LUB-strömkälla (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LUCL18BL
EAN
3389119407991
Serie
TeSys
Kategori
Överströmsrelä
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
1.1854 kgCO2e/st
SVCH Substance 4
Phenol, 2,2'-methylenebis[6-(1,1-dimethylethyl)-4-methyl-
SVCH Substance 3
Boroxid, Diboron trioxide
SVCH Substance 2
Bly
SVCH Substance 1
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
43201542
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LUCL18BL
Skyddsmodul för effektbrytare
Djup
60
mm
Höjd
66
mm
Bredd
45
mm
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Typ av spänning (driftspänning)
AC
Typ av matningsspänning
DC
Extern strömförsörjning nödvändig
Ja
Med jordfelskyddsfunktion
Nej
Typ av kortslutningsutlösning
Ej fördröjd
Märkström kontinuerlig Iu
18
A
Antal poler
3
Typ av motorskydd
Övrigt
