Produktinformation

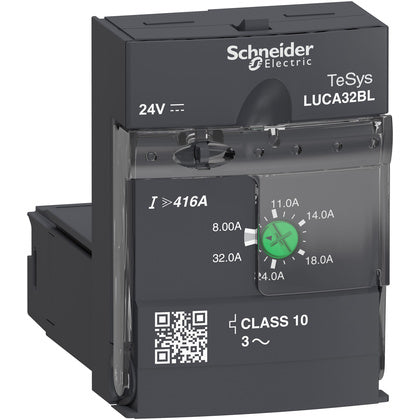

Skyddsmodul, TeSys U, 8-32A, 3P motor termiskt magnetiskt skydd, klass 10, spole 24V DC
TeSys U-standardstyrenhet som skall monteras i basenhet LUB32, LUB38 för att bilda en TeSys U motorstarter, för trefasmotorapplikationer upp till 15 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 8-32A (Ir justerbar), utlösningsklass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning). Skall användas med 24V DC-spänning för styrning av startmotorn (genom styrterminalerna A1/A2 som är placerade i basenheten). Certifierad när den används tillsammans med en LUB-basenhet (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LUCA32BL
EAN
3389110363869
Serie
TeSys
Kategori
Skyddsmodul
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
1.1387 kgCO2e/st
SVCH Substance 4
2-methylimidazole
SVCH Substance 3
Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide
SVCH Substance 2
Boroxid, Diboron trioxide
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
43201542
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LUCA32BL
Skyddsmodul för effektbrytare
Djup
60
mm
Höjd
66
mm
Bredd
45
mm
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Typ av spänning (driftspänning)
AC
Typ av matningsspänning
DC
Extern strömförsörjning nödvändig
Ja
Med jordfelskyddsfunktion
Ja
Typ av kortslutningsutlösning
Ej fördröjd
Inställning för överlastutlösare
8 till 32
A
Märkström kontinuerlig Iu
32
A
Antal poler
3
Typ av motorskydd
Termisk/magnetisk utlösning
