Produktinformation

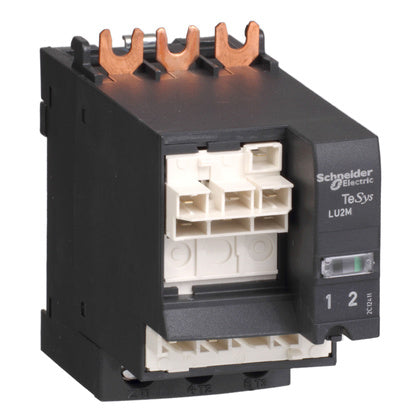

Fram/Back block, TeSys U, 38A/690V, för verikal montering, spole 110-240V AC
TeSys U fram/back modul för vertikal montering, för sammansättning av TeSys U reverseringsstartstyrenheter. Den ger omvänd strömkontakt, spolkontroll med låsningsmöjligheter som ska matas med 110-240V AC / 110-220V DC. Ska användas med en basenhet för avancerade funktioner LUB120, LUB320 eller LUB380 som är utrustad med en styrenhet av typen LUC*FU. Ska associeras med en monteringskontakt LU9MR1C och en kabelkit direktstart LU9M1 för att slutföra den vertikala monteringen. Enligt Green Premium (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LU2MB0FU
EAN
3389110363807
Serie
TeSys
Kategori
F/B-kopplare
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
2.6889 kgCO2e/st
SVCH Substance 2
Boroxid, Diboron trioxide
SVCH Substance 1
Bly
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Ja
Serie
TeSys
UNSPSC
39121521
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LU2MB0FU
Kontaktorkombination
Djup
105
mm
Höjd
82.5
mm
Bredd
45
mm
Skyddsnivå (NEMA)
Övrigt
Kapslingsklass (IP)
IP20
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Skruvanslutning
Märkuteffekt (NEMA)
14.9
kW
Märkdrifteffekt vid AC-3, 400 V
18.5
kW
Nominell ström Ie vid AC-3, 400 V
38
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Typ av spänning (driftspänning)
AC/DC
Huvudströmkretsens anslutningssätt
Skruvanslutning
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
110 till 240
V
Märkspänning matning vid AC 60 Hz
110 till 240
V
Märkspänning matning vid AC 50 Hz
110 till 240
V
Lämplig för montage på skena
Ja
Funktion
Reverseringssäkerhet
