Produktinformation

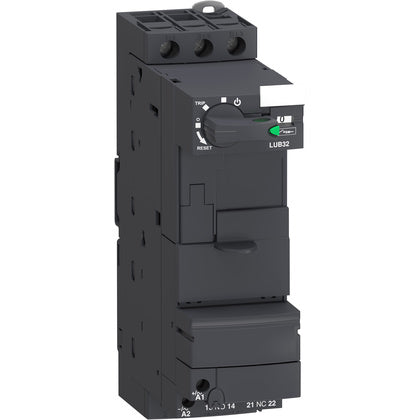

Basenhet, TeSys U, 3P, 32A/690V, med monterade hjälpkontakter
TeSys modell U är frånskiljare, effektbrytare, kontaktor, överströmsrelä och kommunikationsmodul i en enhet, 45 mm bred. TeSys modell U består av tre huvudkomponenter: Basenhet, skyddsmodul samt funktion eller komunikationsmocdul.
-Basenheten 5,5 (12A) och 15 kW (32A) vid 400V. Brytförmågan vid 400V är 50 kA, som kan ökas till 130 kA med strömbegränsare. Två utföranden standard och avancerad ( används vid funktion eller komunikation)
Tillverkare
Schneider Electric
Tillv.art.nr
LUB32
EAN
3389110362787
Serie
TeSys
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
GWP-total (A1-A3)
7.9056 kgCO2e/st
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Nej
Serie
TeSys
UNSPSC
39121521
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LUB32
Motorstart/motorstartkombination
Djup
126
mm
Höjd
154
mm
Bredd
45
mm
Stödjer protokoll för andra bussystem
Nej
Stödjer protokoll SafetyBUS p
Nej
Stödjer protokoll PROFIsafe
Nej
Stödjer protokoll INTERBUS Safety
Nej
Stödjer protokoll DeviceNet Safety
Nej
Stödjer protokoll AS-Interface Safety at Work
Nej
Stödjer protokoll EtherNet/IP
Nej
Stödjer protokoll Foundation Fieldbus
Nej
Stödjer protokoll SERCOS
Nej
Stödjer protokoll PROFINET CBA
Nej
Stödjer protokoll PROFINET IO
Nej
Stödjer protokoll LON
Nej
Stödjer protokoll SUCONET
Nej
Stödjer protokoll DeviceNet
Nej
Stödjer protokoll Data-Highway
Nej
Stödjer protokoll Modbus
Nej
Stödjer protokoll ASI
Nej
Stödjer protokoll INTERBUS
Nej
Stödjer protokoll CAN
Nej
Stödjer protokoll PROFIBUS
Nej
Stödjer protokoll TCP/IP
Nej
Kapslingsklass (IP)
IP20
Med säkring
Nej
Extern reset möjlig
Nej
Antal indikeringsljus
0
Koordinationsklass (IEC 60947-4-3)
Klass 2
Lämplig för nödstopp
Nej
Antal manöverpositioner
3
Med transformator
Nej
Lämplig för montage på skena
Ja
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Skruvanslutning
Huvudströmkretsens anslutningssätt
Skruvanslutning
Omgivningstemperatur, övre driftgräns
70
°C
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Villkorlig kortslutningsmärkström, typ 2, 400 V
50000
A
Villkorlig kortslutningsmärkström, typ 2, 230 V
50000
A
Villkorlig kortslutningsmärkström, typ 1, 600 V/347 V
4000
A
Villkorlig kortslutningsmärkström, typ 1, 480 Y/277 V
10000
A
Märkdriftström vid AC-3, 400 V
32
A
Märkdriftsström Ie
32
A
Märkeffekt, 575 V, 60 Hz, 3-fas
15
kW
Märkeffekt, 460 V, 60 Hz, 3-fas
15
kW
Märkdrifteffekt vid AC-3, 400 V
15
kW
Märkdrifteffekt vid AC-3, 230 V, 3-fas
7.5
kW
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
24 till 220
V
Märkspänning matning vid AC 60 Hz
24 till 240
V
Märkspänning matning vid AC 50 Hz
24 till 240
V
Med kortslutningsutlösning
Ja
Typ av motorstartare
Direktstartapparat
