Produktinformation

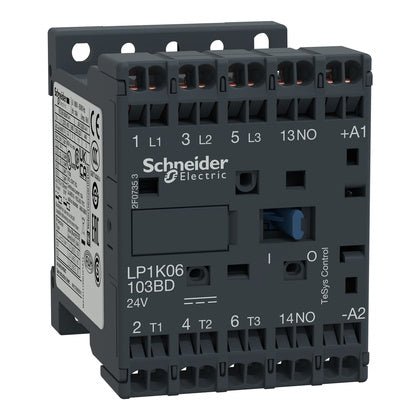

Kontaktor mini 3pol AC3 12A 5,5kW 24VDC
TeSys K-kontaktor, 3 poler (3NO), för motorstyrning upp till 12A/690V AC-3 (5,5kW@400V) och för styrning av icke-induktiv belastning upp till 12A/690V AC-1. Den har en 24V DC-spole, 1NO inbyggd hjälpkontakt, anslutning med fjäderterminaler. För driftshastigheter upp till 600 cykler/timme och miljöer upp till 50 °C ger den tillförlitlighet och hållbarhet för standardtillämpningar. Mycket kompakt (45 mm bredd), montering på DIN-skena eller skruvmontage. Certifierad enligt flera standarder (IEC, UL, CSA, CCC, EAC), Green Premium-kompatibel (RoHS/REACh).
Tillverkare
Schneider Electric
Tillv.art.nr
LP1K12103BD
EAN
3389110242355
Serie
TeSys
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-07-18
Informationsplikt enligt REACH
Nej
Serie
TeSys
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
LP1K12103BD
Kontaktor för växelström
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Märkdriftström på AC-4, 400 V
2.2
kW
Märkström Ie på AC-4, 400 V
6
A
Märkdrifteffekt vid AC-3, 400 V
5.5
kW
Nominell ström Ie vid AC-3, 400 V
12
A
Nominell ström le vid AC-1, 400 V
20
A
Huvudströmkretsens anslutningssätt
Fjäderklämanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
DC
Märkspänning matning vid DC
24
V
Djup
57
mm
Höjd
58
mm
Bredd
45
mm
