Produktinformation

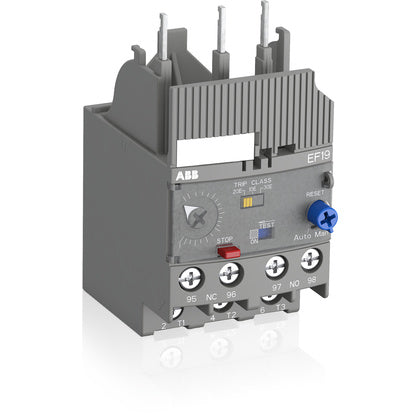

Elektronisktöverlastrelä EF19 inställningsområde 0,30-1,00A passar till AF09-AF38
Elektroniskt överströmsreläer för till förlitligt och snabbt skydd för motorer i händelse av överlast eller fasbortfall. De har brett inställningsområde, hög noggrannhet, och möjligheten att välja trippklass (10E,20E,30E). Ytterligare funktioner är temperaturkompensation, trippkontakt(NC), signalkontakt(NO), automatisk eller manuell återställning(valbart), STOP-och Testfunktion samt trippindikation. De kan direktanslutas till AF kontaktorer. Monteringssats för separatmontering finns.
Tillverkare
ABB
Tillv.art.nr
1SAX121001R1102
EAN
4013614403996
Serie
Elektronisktöverlastrelä EF19 inställningsområde 0,30-1,00A passar till AF09-AF38
Kategori
Överlastrelä
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39122330
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
EF19-1.0
Elektroniskt överströmsrelä
Djup
59.3
mm
Höjd
85
mm
Bredd
44.4
mm
Knapp för återställningsfunktion
Ja
Ingång för återställningsfunktion
Nej
Automatisk återställningsfunktion
Ja
Utlösningsklass
Inställbar
Nominell omkopplingsström
1
A
Driftspänning DC
690
V
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Typ av spänning (driftspänning)
AC
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
0
V
Märkspänning matning vid AC 60 Hz
0
V
Märkspänning matning vid AC 50 Hz
0
V
Extern strömförsörjning nödvändig
Nej
Inställbart strömområde
0.3 till 1
A
Huvudströmkretsens anslutningssätt
Skruvanslutning
Monteringsmetod
Direktmontering
