Produktinformation

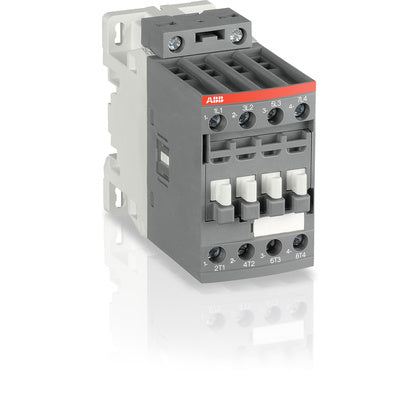

4-polig kontaktor 2NO+2NC för strömkretsar 45A, AF26-40-00-11 spolspänning 24-60VAC/DC ingen inbyggd hjälpkontakt
4-poliga kontaktorer, för att styra strömkretsar. Med endast fyra spolar klarar AF kontaktorer matningspännningar mellan 24-500 spolspänning V 50/60 Hz eller 20-500 spolspänning VDC. Det finns möjlighet att montera hjälpkontakter framifrån och på sidan. Hjälpkontakterna är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F. Det finns ett brett sortiment av tillbeh, för och st, förningsskydd är inbyggt som standard.
Tillverkare
ABB
Tillv.art.nr
1SBL237501R1100
EAN
3471523116412
Serie
4-polig kontaktor 2NO+2NC för strömkretsar 45A, AF26-40-00-11 spolspänning 24-60VAC/DC ingen inbyggd hjälpkontakt
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF26-22-00-11
Kontaktor för växelström
Djup
101
mm
Höjd
86
mm
Bredd
45
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Märkdrifteffekt vid AC-3, 400 V
11
kW
Nominell ström Ie vid AC-3, 400 V
22
A
Nominell ström le vid AC-1, 400 V
45
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
2
Antal huvudkontakter, öppnande (NC - normalt stängda)
2
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
20 till 60
V
Märkspänning matning vid AC 60 Hz
24 till 60
V
Märkspänning matning vid AC 50 Hz
24 till 60
V
