Produktinformation

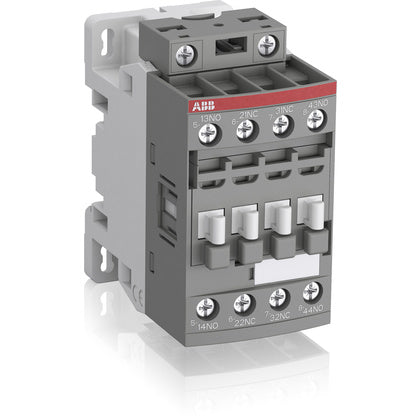

Reläkontaktor NF22E med 2NO+2NC spolspännning 48-130VAC/DC
Reläkontaktorer används i hjälp- och styrkretsar. Endast fyra spolar klarar styrspänningar mellan 24-500 spolspänning V 50/60 Hz eller 20-500 spolspänning VDC. Inbyggt st, förningsskydd. Fler hjälpkontakter kan monteras framifrån och på sidan. Alla hjälkontakter är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F. Det finns ett brett sortiment av tillbeh, för och st, förningsskydd är inbyggt som standard.
Tillverkare
ABB
Tillv.art.nr
1SBH137001R1222
EAN
3471523100121
Serie
Reläkontaktor NF22E med 2NO+2NC spolspännning 48-130VAC/DC
Kategori
Reläkontaktor
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Ja
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
NF22E-12
Hjälpkontaktor, relä
Djup
77
mm
Höjd
86
mm
Bredd
45
mm
Hjälpströmkretsens anslutningssätt
Skruvanslutning
Nominell omkopplingsström
4
A
Typ av spänning (driftspänning)
AC
Driftspänning DC
6
V
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, ledande, slutande (NO - normalt öppna)
0
Antal hjälpkontakter, fördröjda, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
2
Antal hjälpkontakter, öppnande (NC - normalt stängda)
2
Gränssnitt
Nej
Lämplig för manuell drift
Nej
Med LED-indikering
Nej
Monteringsmetod
DIN-skena/skruv
Nominell märkdriftström Ie vid 400V
3
A
Märkdriftström
3
A
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
48 till 130
V
Märkspänning matning vid AC 60 Hz
48 till 130
V
Märkspänning matning vid AC 50 Hz
48 till 130
V
