Produktinformation

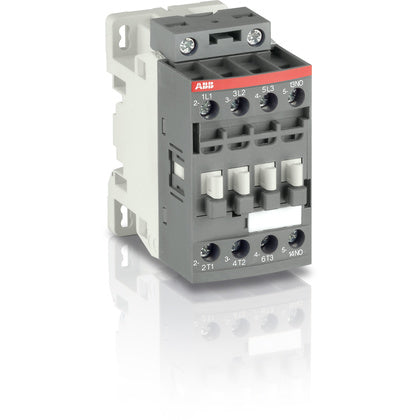

4-polig kontaktor 4NO för strömkretsar 25A, AF09Z-40-00-21 spolspänning 24-60VAC/DC kan direkt manövreras från en PLC
4-poliga kontaktorer används för att styra strömkretsar. Med endast fyra spolar klarar AF kontaktorn matningspännningar mellan 24-250 V 50/60 Hz eller 12-250 VDC. AF..Z kan styras från en PLC utgång 24VDC 500mA. Det finns möjlihet att montera hjälpkontakter på sidan eller på fronten. Hjälpkontakterna är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F. St, förningsskydd är inbyggt som standard.
Tillverkare
ABB
Tillv.art.nr
1SBL136201R2100
EAN
3471523115811
Serie
4-polig kontaktor 4NO för strömkretsar 25A, AF09Z-40-00-21 spolspänning 24-60VAC/DC kan direkt manövreras från en PLC
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF09Z-40-00-21
Kontaktor för växelström
Djup
77
mm
Höjd
86
mm
Bredd
45
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Märkdrifteffekt vid AC-3, 400 V
4
kW
Nominell ström Ie vid AC-3, 400 V
9
A
Nominell ström le vid AC-1, 400 V
25
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
4
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
20 till 60
V
Märkspänning matning vid AC 60 Hz
24 till 60
V
Märkspänning matning vid AC 50 Hz
24 till 60
V
