Produktinformation

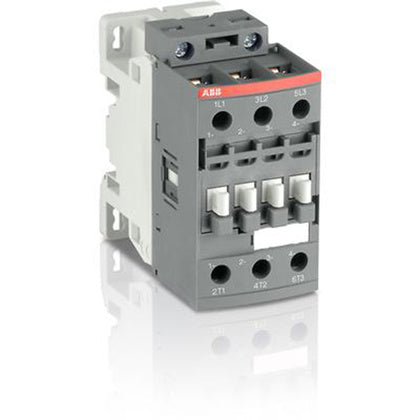

3-polig kontaktor för 38A motor Typ AF38-30-00-12, spolspänning 48-130 VAC/DC, ingen inbyggd hjälpkontakt,
3-poliga kontaktorer för motrostyrning, resistiva eller induktiva laster. Med endast fyra spolar klarar AF kontaktorer matningspännningar mellan 24-500 spolspänning V 50/60 Hz eller 20-500 spolspänning VDC. Det finns möjlighet att montera hjälpkontakter framifrån och på sidan. Hjälpkontakterna är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F. St, förningsskydd är inbyggt som standard.
Tillverkare
ABB
Tillv.art.nr
1SBL297001R1200
EAN
3471523111523
Serie
3-polig kontaktor för 38A motor Typ AF38-30-00-12, spolspänning 48-130 VAC/DC, ingen inbyggd hjälpkontakt,
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Ja
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF38-30-00-12
Kontaktor för växelström
Djup
86
mm
Höjd
86
mm
Bredd
45
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Märkuteffekt (NEMA)
18.6425
kW
Märkdrifteffekt vid AC-3, 400 V
18.5
kW
Nominell ström Ie vid AC-3, 400 V
38
A
Nominell ström le vid AC-1, 400 V
50
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
48 till 130
V
Märkspänning matning vid AC 60 Hz
48 till 130
V
Märkspänning matning vid AC 50 Hz
48 till 130
V
