Produktinformation

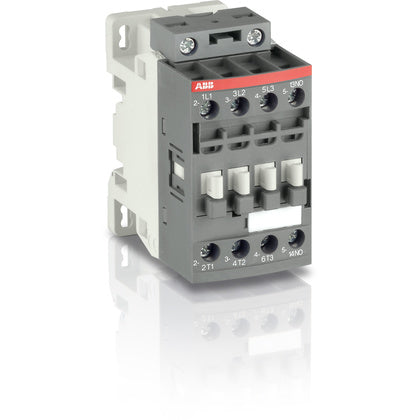

3-polig kontaktor för 12A motor Typ AF12-30-01-14, spolspänning 250-500 spolspänning VAC/DC, 1 NC akt,
3-poliga kontaktorer för motrostyrning, resistiva eller induktiva laster. Med endast fyra spolar klarar AF kontaktorer matningspännningar mellan 24-500 spolspänning V 50/60 Hz eller 20-500 spolspänning VDC. Det finns en inbyggd hjälpkontakt och fler kan monteras framifrån och på sidan. Hjälpkontakterna är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F. St, förningsskydd är inbyggt som standard.
Tillverkare
ABB
Tillv.art.nr
1SBL157001R1401
EAN
3471523110441
Serie
3-polig kontaktor för 12A motor Typ AF12-30-01-14, spolspänning 250-500 spolspänning VAC/DC, 1 NC akt,
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 2
Bly
SVCH Substance 1
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Ja
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF12-30-01-14
Kontaktor för växelström
Djup
77
mm
Höjd
86
mm
Bredd
45
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Märkuteffekt (NEMA)
3.73
kW
Märkdrifteffekt vid AC-3, 400 V
5.5
kW
Nominell ström Ie vid AC-3, 400 V
12
A
Nominell ström le vid AC-1, 400 V
28
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
250 till 500
V
Märkspänning matning vid AC 60 Hz
250 till 500
V
Märkspänning matning vid AC 50 Hz
250 till 500
V
