Produktinformation

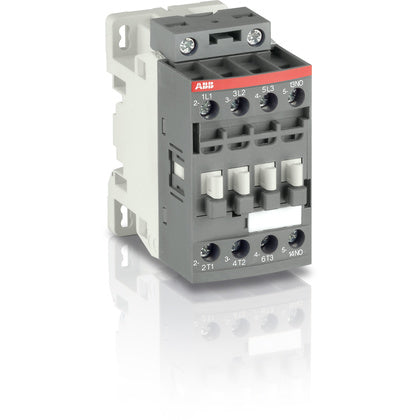

3-polig kontaktor för 12A motor,Typ AF12Z-30-10-21,spolspänning 24-60VAC/DC kan direktstyras från en PLC, 1 NO
3-poliga kontaktorer för motrostyrning, resistiva eller induktiva laster. Med endast fyra spolar klarar AF kontaktorn matningspännningar mellan 24-250 V 50/60 Hz eller 12-250 VDC. AF..Z kan styras från en PLC utgång 24VDC 500mA. Det finns en inbyggd hjälpkontakt och fler kan monteras framifrån och på sidan. Hjälpkontakterna är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F. St, förningsskydd är inbyggt som standard.
Tillverkare
ABB
Tillv.art.nr
1SBL156001R2110
EAN
3471523113510
Serie
3-polig kontaktor för 12A motor,Typ AF12Z-30-10-21,spolspänning 24-60VAC/DC kan direktstyras från en PLC, 1 NO
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF12Z-30-10-21
Kontaktor för växelström
Djup
77
mm
Höjd
86
mm
Bredd
45
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Märkuteffekt (NEMA)
3.73
kW
Märkdrifteffekt vid AC-3, 400 V
5.5
kW
Nominell ström Ie vid AC-3, 400 V
12
A
Nominell ström le vid AC-1, 400 V
28
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
20 till 60
V
Märkspänning matning vid AC 60 Hz
24 till 60
V
Märkspänning matning vid AC 50 Hz
24 till 60
V
