Produktinformation

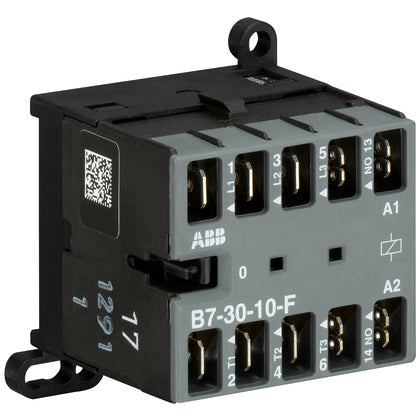

Minikontaktor B7-30-10-F-01. 3NO huvudkont + 1NO hjälpkont. Flatstiftansl. Spole 220-240VAC Brumfri med störningsskydd
ABB:s minikontaktorer är en mycket kompakt 3 polig kontaktor med 1 hjälpkontakt för applikationer där tillförlitlighet är ett måste och utrymmet är begränsat. De används i bostäder, kommersiella byggnader och industriella tillämpningar för kontroll av 1- eller 3-fas laster mellan 4-5,5 kW/400 V (AC-3) och 20 A/400 V (AC-1) eller omkoppling av styrsignaler. Kontaktorspolen är brumfri. Med tillbehöret LT6-B (E3210091) passar även minikontaktorerna för montage i t.ex. normcentraler.
Tillverkare
ABB
Tillv.art.nr
GJL1311003R8100
EAN
4013614153846
Serie
Minikontaktor B7-30-10-F-01. 3NO huvudkont + 1NO hjälpkont. Flatstiftansl. Spole 220-240VAC Brumfri med störningsskydd
Kategori
Minikontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121500
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
B7-30-10-F-80
Kontaktor för växelström
Djup
46.7
mm
Höjd
57.5
mm
Bredd
52.5
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Märkuteffekt (NEMA)
2.24
kW
Märkdrifteffekt vid AC-3, 400 V
5.5
kW
Nominell ström Ie vid AC-3, 400 V
12
A
Nominell ström le vid AC-1, 400 V
20
A
Driftspänning AC 60 Hz
220 till 690
V
Driftspänning AC 50 Hz
220 till 690
V
Huvudströmkretsens anslutningssätt
Flatstiftanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC
Märkspänning matning vid DC
220 till 240
V
Märkspänning matning vid AC 60 Hz
220 till 240
V
Märkspänning matning vid AC 50 Hz
220 till 240
V
