Produktinformation

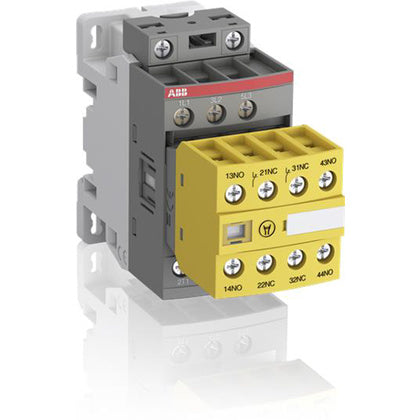

Kontaktor för säkerhetsapplikationer. 9A AC-3. Styrning 24VDC (säkerhets-PLC/Relä). Gult hjälpkontaktsblock 2NO/2NC.
AFS-kontaktorer är utformade för maskinsäkerhetstillämpningar och levereras med tydligt gula permanent frontmonterade hjälpkontaktsblock (mekaniskt länkade och speglade kontakter), något som gör dem idealiska för övervaknings- och styrkretsar. Varianter med dedikerade 24 V DC-spolar (spolkod 30) kan direktstyras av de flesta säkerhets-PLC och säkerhetsreläer. ABB:s heltäckande utbud av säkerhetskomponenter gör det lättare att bygga skyddssystem.
Tillverkare
ABB
Tillv.art.nr
1SBL136082R3022
EAN
3471523158191
Serie
Kontaktor för säkerhetsapplikationer. 9A AC-3. Styrning 24VDC (säkerhets-PLC/Relä). Gult hjälpkontaktsblock 2NO/2NC.
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Ja
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AFS09Z-30-22-30
Kontaktor för växelström
Djup
130.5
mm
Höjd
86
mm
Bredd
45
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
2
Antal hjälpkontakter, slutande (NO - normalt öppna)
2
Märkuteffekt (NEMA)
3.7285
kW
Märkdrifteffekt vid AC-3, 400 V
4
kW
Nominell ström Ie vid AC-3, 400 V
9
A
Nominell ström le vid AC-1, 400 V
25
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
DC
Märkspänning matning vid DC
24
V
Märkspänning matning vid AC 60 Hz
24
V
Märkspänning matning vid AC 50 Hz
24
V
