Produktinformation

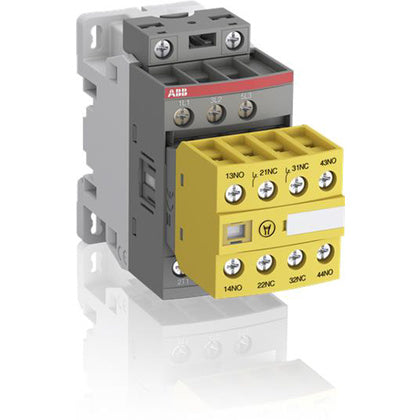

Kontaktor för säkerhetsapplikationer. 16A AC-3. Spole 100-250V AC/DC. Gult hjälpkontaktsblock 2NO/2NC.
AFS-kontaktorer är utformade för maskinsäkerhetstillämpningar och levereras med tydligt gula permanent frontmonterade hjälpkontaktsblock (mekaniskt länkade och speglade kontakter), något som gör dem idealiska för övervaknings- och styrkretsar. Varianter med dedikerade 24 V DC-spolar (spolkod 30) kan direktstyras av de flesta säkerhets-PLC och säkerhetsreläer. ABB:s heltäckande utbud av säkerhetskomponenter gör det lättare att bygga skyddssystem.
Tillverkare
ABB
Tillv.art.nr
1SBL177082R1322
EAN
3471523157231
Serie
Kontaktor för säkerhetsapplikationer. 16A AC-3. Spole 100-250V AC/DC. Gult hjälpkontaktsblock 2NO/2NC.
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AFS16-30-22-13
Kontaktor för växelström
Djup
110.5
mm
Höjd
86
mm
Bredd
45
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
2
Antal hjälpkontakter, slutande (NO - normalt öppna)
2
Märkuteffekt (NEMA)
7.457
kW
Märkdrifteffekt vid AC-3, 400 V
7.5
kW
Nominell ström Ie vid AC-3, 400 V
18
A
Nominell ström le vid AC-1, 400 V
30
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
100 till 250
V
Märkspänning matning vid AC 60 Hz
100 till 250
V
Märkspänning matning vid AC 50 Hz
100 till 250
V
