Produktinformation

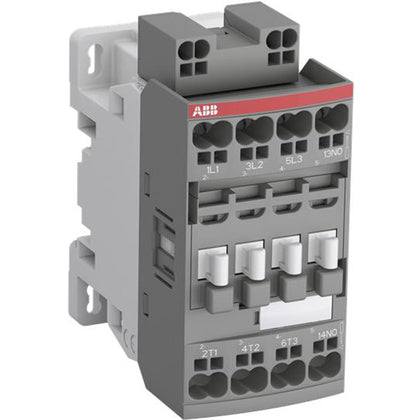

Push-in. Kontaktor med Push-in snabbanslutning. 9A AC-3, 3NO, 1NO inbyggd hjälpkontakt. Spolspänning 100-250V AC/DC.
Push-in är ABB:s senaste innovativa lösning för att snabbare ansluta startapparater, utan verktyg och i endast ett moment. Du sparar upp till 50 % installationstid jämfört med konventionella fjäderanslutningar. Anslutningen är vibrationssäker och eliminerar behovet av att efterdra anslutningarna efter transport och drift. Tillbehör med Push-in kan monteras på apparater med skruvanslutning och vice versa. Push-in gör din kabelanslutning snabbare, enklare och pålitligare.
Tillverkare
ABB
Tillv.art.nr
1SBL137005R1310
EAN
3471523154032
Serie
Push-in. Kontaktor med Push-in snabbanslutning. 9A AC-3, 3NO, 1NO inbyggd hjälpkontakt. Spolspänning 100-250V AC/DC.
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF09-30-10K-13
Kontaktor för växelström
Djup
77
mm
Höjd
92.3
mm
Bredd
45
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Märkuteffekt (NEMA)
1.49
kW
Märkdrifteffekt vid AC-3, 400 V
4
kW
Nominell ström Ie vid AC-3, 400 V
9
A
Nominell ström le vid AC-1, 400 V
25
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Fjäderklämanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
100 till 250
V
Märkspänning matning vid AC 60 Hz
100 till 250
V
Märkspänning matning vid AC 50 Hz
100 till 250
V
