Produktinformation

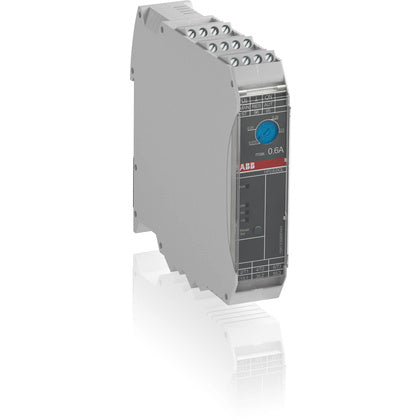

KOMPAKT STARTER HF0.6-DOL-24VDC, Direktstart med inbyggt överlastskydd, 22mmbred, märkdata 0,18kW/400V, 0,6A
ABB:s serie kompaktstarters är endast 22,5mm bred, sparar plats och gör din driftsättning enklare. Flera integrerade funktioner i samma produkt: Direktstart(DOL) eller reverserande start (ROL) med integrerat överlastskydd där även motorströmmen är inställningsbar. Säkerhetsklassade varianter för Direktstart(DOLE) och reverserande starter(ROLE) med överlastskydd samt nödstoppsfunktion(godkänd SIL3, PL e , ATEX). Motordrifter från 0,18-3kW, AC53a 0,075-6,5A, AC51a 0,6-9A, manöverspänning 24Vdc.
Tillverkare
ABB
Tillv.art.nr
1SAT112000R1011
EAN
4013614515576
Serie
KOMPAKT STARTER HF0.6-DOL-24VDC, Direktstart med inbyggt överlastskydd, 22mmbred, märkdata 0,18kW/400V, 0,6A
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
REACH-datum
2025-11-25
Informationsplikt enligt REACH
Nej
UNSPSC
39121521
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
HF0.6-DOL-24VDC
Motorstart/motorstartkombination
Djup
114.5
mm
Höjd
99
mm
Bredd
22.5
mm
Stödjer protokoll för andra bussystem
Nej
Stödjer protokoll SafetyBUS p
Nej
Stödjer protokoll PROFIsafe
Nej
Stödjer protokoll INTERBUS Safety
Nej
Stödjer protokoll DeviceNet Safety
Nej
Stödjer protokoll AS-Interface Safety at Work
Nej
Stödjer protokoll EtherNet/IP
Nej
Stödjer protokoll Foundation Fieldbus
Nej
Stödjer protokoll SERCOS
Nej
Stödjer protokoll PROFINET CBA
Nej
Stödjer protokoll PROFINET IO
Nej
Stödjer protokoll LON
Nej
Stödjer protokoll SUCONET
Nej
Stödjer protokoll DeviceNet
Nej
Stödjer protokoll Data-Highway
Nej
Stödjer protokoll Modbus
Nej
Stödjer protokoll ASI
Nej
Stödjer protokoll INTERBUS
Nej
Stödjer protokoll CAN
Nej
Stödjer protokoll PROFIBUS
Nej
Stödjer protokoll TCP/IP
Nej
Skyddsnivå (NEMA)
1
Kapslingsklass (IP)
IP20
Med säkring
Nej
Extern reset möjlig
Ja
Antal indikeringsljus
4
Lämplig för nödstopp
Nej
Antal manöverpositioner
16
Med transformator
Nej
Lämplig för montage på skena
Ja
Typ av elektrisk anslutning för hjälp och manöverströmkretsar
Plug-in anslutning
Huvudströmkretsens anslutningssätt
Skruvanslutning
Utlösningsklass
KLASS 10 A
Överbelastningsskydd för temperaturkompensator
Ja
Omgivningstemperatur, övre driftgräns
80
°C
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Effektförbrukning
1.5
W
Inställning för överlastutlösare
0.08 till 0.6
A
Märkdriftström vid AC-3, 400 V
0.6
A
Märkdriftsström Ie
0.6
A
Märkdrifteffekt vid AC-3, 400 V
0.18
kW
Märkdrifteffekt vid AC-3, 230 V, 3-fas
0.09
kW
Spänningstyp för manöver
DC
Märkspänning matning vid DC
24
V
Märkspänning matning vid AC 60 Hz
0
V
Märkspänning matning vid AC 50 Hz
0
V
Med kortslutningsutlösning
Nej
Typ av motorstartare
Direktstartapparat
