Produktinformation

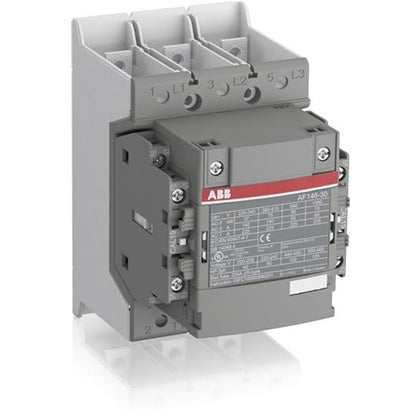

3-polig kontaktor för 146Amp motor, spolspänning 48-130VAC/DC, 2st 1NO+1NC hjälpkontakter, tågklassad,
3-poliga kontaktorer för motorstyrning, resistiva eller induktiva laster. Med endast fyra spolar klarar AF kontaktorer matningspännningar mellan 24-500 V 50/60 Hz eller 20-500 VDC. Upp till 4 1no+1nc sidomonterade hjälpkontakter. Hjälpkontakterna är mekaniskt länkade enligt IEC60947-5-1 och är spegel kontakter enligt IEC60947-4-1 bilaga F. Det finns ett brett sortiment av tillbehör, inbyggt störningsskydd. AFxxxB är godkända för tågapplikationer enligt IEC60077, IEC61373 och EN50155, EN45545
Tillverkare
ABB
Tillv.art.nr
1SFL467063R1222
EAN
7320500511336
Serie
3-polig kontaktor för 146Amp motor, spolspänning 48-130VAC/DC, 2st 1NO+1NC hjälpkontakter, tågklassad,
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF146B-30-22-12
Kontaktor för växelström
Djup
126
mm
Höjd
150
mm
Bredd
90
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
2
Antal hjälpkontakter, slutande (NO - normalt öppna)
2
Märkuteffekt (NEMA)
37.29
kW
Märkdrifteffekt vid AC-3, 400 V
75
kW
Nominell ström Ie vid AC-3, 400 V
146
A
Nominell ström le vid AC-1, 400 V
225
A
Driftspänning AC 60 Hz
1000
V
Driftspänning AC 50 Hz
1000
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
48 till 130
V
Märkspänning matning vid AC 60 Hz
48 till 130
V
Märkspänning matning vid AC 50 Hz
48 till 130
V
