Produktinformation

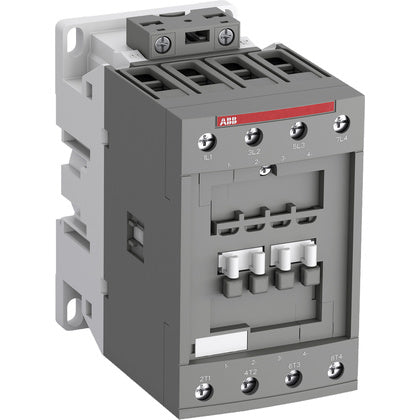

KONTAKTOR AF40-22-00-13 2NO+2NCHUVUDKONTAKTER,SPOLE 100-250V AC/DC
AF40 .. AF80 4-poliga kontaktorer för induktionsfria eller lättinduktiva laster.4 huvudpoler och har ett elektroniskt spolgränssnitt som klarar ett brett spänningsintervall (100..250 V ACoch DC), med endast 4 spolar som täcker 24..250 V 50/60 Hz och 20..500 V DC. Distinkt slutning och öppning,inbyggd st, förningsskydd, minskad energi förbrukning.Hjälpkontakterna är mekaniskt länkade och uppfyller IEC 60947-5-1 bilaga L. NC hjälpkontakterna är spegel kontakter enligt IEC60947-4-1 bilaga F.
Tillverkare
ABB
Tillv.art.nr
1SBL347501R1300
EAN
3471523133839
Serie
KONTAKTOR AF40-22-00-13 2NO+2NCHUVUDKONTAKTER,SPOLE 100-250V AC/DC
Kategori
Kontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
SVCH Substance 1
Bly
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Ja
UNSPSC
39121529
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
AF40-22-00-13
Kontaktor för växelström
Djup
113.5
mm
Höjd
125.5
mm
Bredd
70
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Märkdrifteffekt vid AC-3, 400 V
18.5
kW
Nominell ström Ie vid AC-3, 400 V
40
A
Nominell ström le vid AC-1, 400 V
70
A
Driftspänning AC 60 Hz
690
V
Driftspänning AC 50 Hz
690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
2
Antal huvudkontakter, öppnande (NC - normalt stängda)
2
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
100 till 250
V
Märkspänning matning vid AC 60 Hz
100 till 250
V
Märkspänning matning vid AC 50 Hz
100 till 250
V
