Produktinformation

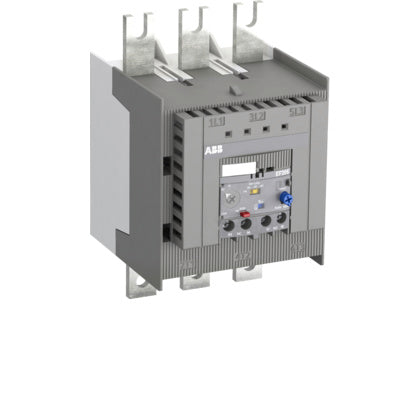

Elektronisktöverlastrelä EF205-210 inställningsområde 63-210A passar till AF190-AF205
Elektroniskt överströmsreläer för till förlitligt och snabbt skydd för motorer i händelse av överlast eller fasbortfall. De har brett inställningsområde, hög noggrannhet, och möjligheten att välja trippklass (10E,20E,30E). Ytterligare funktioner är temperaturkompensation, trippkontakt(NC), signalkontakt(NO), automatisk eller manuell återställning(valbart), STOP-och Testfunktion samt trippindikation. De kan direktanslutas till AF kontaktorer. Monteringssats för separatmontering finns.
Tillverkare
ABB
Tillv.art.nr
1SAX531001R1101
EAN
4013614442223
Serie
Elektronisktöverlastrelä EF205-210 inställningsområde 63-210A passar till AF190-AF205
Kategori
Överlastrelä
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39122330
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
EF205-210
Elektroniskt överströmsrelä
Djup
122.8
mm
Höjd
171
mm
Bredd
105
mm
Knapp för återställningsfunktion
Ja
Ingång för återställningsfunktion
Nej
Automatisk återställningsfunktion
Ja
Utlösningsklass
Inställbar
Nominell omkopplingsström
210
A
Driftspänning DC
1000
V
Driftspänning AC 60 Hz
1000
V
Driftspänning AC 50 Hz
1000
V
Typ av spänning (driftspänning)
AC
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
0
V
Märkspänning matning vid AC 60 Hz
0
V
Märkspänning matning vid AC 50 Hz
0
V
Extern strömförsörjning nödvändig
Nej
Inställbart strömområde
63 till 210
A
Huvudströmkretsens anslutningssätt
Skruvanslutning
Monteringsmetod
Direktmontering
