Produktinformation

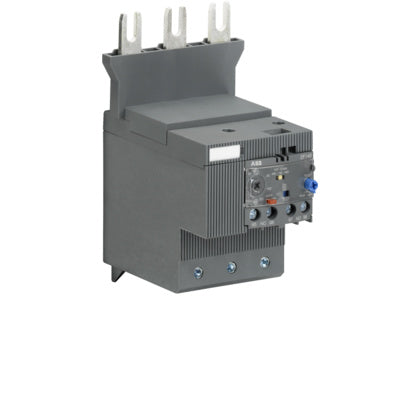

Elektronisktöverlastrelä EF146-150 inställningsområde 54-150A passar till AF116-AF140
Elektroniskt överströmsreläer för till förlitligt och snabbt skydd för motorer i händelse av överlast eller fasbortfall. De har brett inställningsområde, hög noggrannhet, och möjligheten att välja trippklass (10E,20E,30E). Ytterligare funktioner är temperaturkompensation, trippkontakt(NC), signalkontakt(NO), automatisk eller manuell återställning(valbart), STOP-och Testfunktion samt trippindikation. De kan direktanslutas till AF kontaktorer. Monteringssats för separatmontering finns.
Tillverkare
ABB
Tillv.art.nr
1SAX351001R1101
EAN
4013614442230
Serie
Elektronisktöverlastrelä EF146-150 inställningsområde 54-150A passar till AF116-AF140
Kategori
Överlastrelä
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121521
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
EF146-150
Elektroniskt överströmsrelä
Djup
105.2
mm
Höjd
150.4
mm
Bredd
89.05
mm
Knapp för återställningsfunktion
Ja
Ingång för återställningsfunktion
Nej
Automatisk återställningsfunktion
Ja
Utlösningsklass
Inställbar
Nominell omkopplingsström
150
A
Driftspänning DC
1000
V
Driftspänning AC 60 Hz
1000
V
Driftspänning AC 50 Hz
1000
V
Typ av spänning (driftspänning)
AC
Antal hjälpkontakter, växlande (CO)
0
Antal hjälpkontakter, slutande (NO - normalt öppna)
1
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Spänningstyp för manöver
AC/DC
Märkspänning matning vid DC
0
V
Märkspänning matning vid AC 60 Hz
0
V
Märkspänning matning vid AC 50 Hz
0
V
Extern strömförsörjning nödvändig
Nej
Inställbart strömområde
54 till 150
A
Huvudströmkretsens anslutningssätt
Skruvanslutning
Monteringsmetod
Direktmontering
