Produktinformation

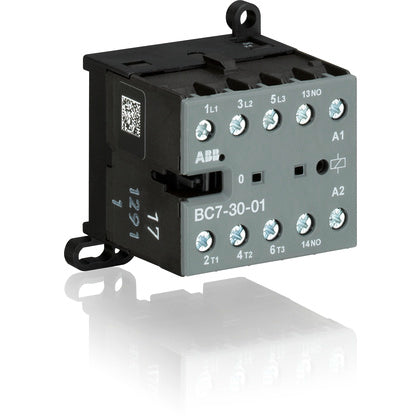

3-polig minikontaktor BC7-30-01, Spolspänning 24VDC , 1NC hjälpkontakt
Minikontaktorer är en kompakt 3 polig kontaktor med 1 hjälpkontakt,, för applikationer där till förlitlighet är ett måste och utrymmet är begränsat. Minikontaktorer används i bostäder, kommersiella byggnader och industriella tillämpningar för kontroll av 1- eller 3-fas laster upp till 4-5,5 kW (AC-3) och 20 A / 690 V (AC-1) eller omkoppling av styrsignaler. Ytterligare funktioner är den brumfria spolen.
Tillverkare
ABB
Tillv.art.nr
GJL1313001R0011
EAN
4013614152603
Serie
3-polig minikontaktor BC7-30-01, Spolspänning 24VDC , 1NC hjälpkontakt
Kategori
Minikontaktorer
Tekniska specifikationer Produktens tekniska egenskaper
Rexel klassificering
EPD/PEP dokument
EPD
REACH-datum
2025-11-14
Informationsplikt enligt REACH
Nej
UNSPSC
39121500
Lista
32
Förlängd ansvarstid enligt ALEM-09
J
Leverantörens typbeteckning
BC7-30-01-01
Kontaktor för växelström
Djup
46.7
mm
Höjd
57.5
mm
Bredd
52.5
mm
Lämplig för elcentral (normutförande)
Nej
Antal hjälpkontakter, öppnande (NC - normalt stängda)
1
Antal hjälpkontakter, slutande (NO - normalt öppna)
0
Märkuteffekt (NEMA)
2.24
kW
Märkdrifteffekt vid AC-3, 400 V
5.5
kW
Nominell ström Ie vid AC-3, 400 V
12
A
Nominell ström le vid AC-1, 400 V
20
A
Driftspänning AC 60 Hz
220 till 690
V
Driftspänning AC 50 Hz
220 till 690
V
Huvudströmkretsens anslutningssätt
Skruvanslutning
Antal huvudkontakter, slutande (NO - normalt öppna)
3
Antal huvudkontakter, öppnande (NC - normalt stängda)
0
Spänningstyp för manöver
DC
Märkspänning matning vid DC
24
V
Märkspänning matning vid AC 60 Hz
24
V
Märkspänning matning vid AC 50 Hz
24
V
